بررسی تفاوت کلید هوایی اشنایدر سری NT و NW

کلیدهای هوایی یکی از مهم‌ترین تجهیزات در سیستم‌های توزیع برق فشار ضعیف هستند که نقش حیاتی در حفاظت مدار در برابر اتصال کوتاه، اضافه‌بار و خطاهای زمین ایفا می‌کنند. در میان برندهای معتبر، کلید هوایی اشنایدر به ‌ویژه سری‌های NT و NW از پرفروش‌ترین و پرکاربردترین گزینه‌ها در پروژه‌های صنعتی و تجاری به‌شمار می‌روند. این مقاله به صورت دقیق و به‌روزرسانی‌شده، تفاوت کلید هوایی NT و NW را از جنبه‌های مختلف بررسی می‌کند.

کلید هوایی اشنایدر چیست و چه کاربردی دارد؟

ACB اشنایدر نوعی کلید اتوماتیک فشار ضعیف است که برای قطع و وصل برق در مدارهای با جریان بالا طراحی شده و به‌ طور خودکار در هنگام وقوع خطا عمل می‌کند. این کلیدها معمولا در ورودی تابلوهای توزیع برق، تابلوهای اصلی و سیستم‌های حساس مثل دیتاسنترها و نیروگاه‌ها نصب می‌شوند. کلید هوایی اشنایدر دارای دو سری اصلی است: سری NT و سری NW. هر دو سری از واحدهای حفاظت الکترونیکی میکرولوژیک (Micrologic) بهره می‌برند و در انواع سه پل و چهار پل عرضه می‌شوند، اما کاربرد و مشخصات فنی آن‌ها تا حد زیادی متفاوت است.

بررسی مشخصات فنی کلید هوایی NT اشنایدر

کلید هوایی سری NT اشنایدر معمولا برای جریان‌های متوسط طراحی شده است. این سری در رنج جریانی حدود 630 تا 1600 آمپر عرضه می‌شود و مناسب برای تابلوهای فرعی، روشنایی صنعتی و فیدرهای با بار متوسط است.

ویژگی‌های کلیدی سری NT:

• محدوده جریان نامی: 630 تا 1600 آمپر
• قدرت قطع تا حدود 50 کیلو آمپر (بسته به مدل میکرولوژیک)
• طراحی جمع‌وجور و فشرده با اندازه‌های استاندارد)
• ارائه در دو نوع نصب فیکس (Fixed) و کشویی
• مناسب برای پروژه‌هایی با بودجه متوسط و فضای نصب محدود

به دلیل طراحی ساده‌تر و اندازه کوچکتر، انتخاب کلید هوایی اشنایدر سری NT معمولا هزینه کمتری نسبت به سری NW دارد که می‌تواند در پروژه‌های متوسط به ‌صرفه باشد.

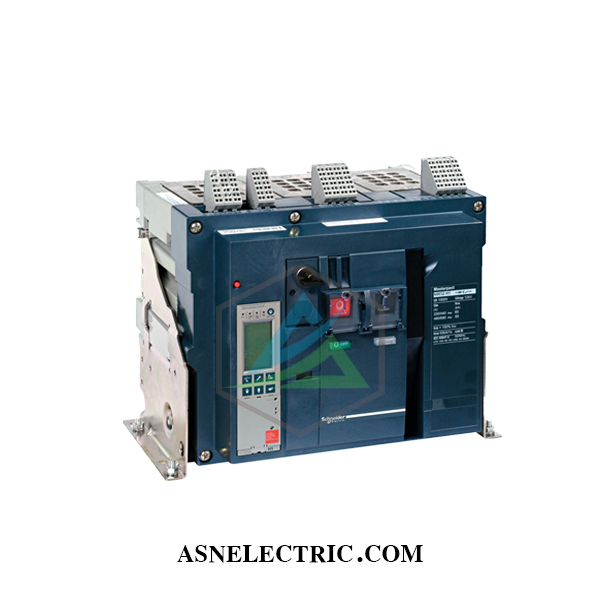

مشخصات فنی کلید هوایی NW اشنایدر

در سوی دیگر، کلید هوایی سری NW اشنایدر برای کاربردهای بزرگ و جریان‌های بالا طراحی شده است. این سری توانایی کار در رنج جریانی 800 تا 6300 آمپر را داراست و معمولا در تابلوهای اصلی، شبکه‌های برق صنعتی، مراکز داده، نیروگاه‌ها و سیستم‌های اضطراری مورد استفاده قرار می‌گیرد.

ویژگی‌های برجسته کلید هوایی اشنایدر NW:

• رنج جریان نامی گسترده: 800 تا 6300 آمپر
• قدرت قطع تا 150 کیلو آمپر در برخی مدل‌ها
• طراحی ماژولار و مقیاس‌پذیر برای کاربردهای سنگین
• امکان نصب در دو فرم فیکس و کشویی
• مناسب برای سیستم‌های توزیع اصلی برق و پروژه‌هایی با نیازهای بالای حفاظتی

این ویژگی‌ها باعث می‌شود کلید هوایی اشنایدر سری NW گزینه‌ای ایده‌آل برای پروژه‌های با جریان بالا و شبکه‌های پیچیده باشد، اگرچه معمولا قیمت کلید هوایی اشنایدر در این سری نسبت به NT بالاتر است.

آشنایی با واحد حفاظتی میکرولوژیک کلید هوایی اشنایدر (Micrologic)

واحد حفاظتی Micrologic مغز متفکر کلید هوایی اشنایدر محسوب می‌شود. در واقع عملکرد اصلی حفاظت در برابر اضافه‌بار، اتصال کوتاه، خطای زمین و حتی تحلیل پارامترهای شبکه بر عهده این یونیت الکترونیکی است. تفاوت واقعی بین بسیاری از مدل‌های NT و NW نه در بدنه مکانیکی، بلکه در نوع Micrologic نصب‌شده روی آن‌هاست.

Micrologic جریان، ولتاژ، توان، فرکانس و هارمونیک‌ها را به‌صورت پیوسته پایش می‌کند و در صورت تشخیص شرایط غیرمجاز، فرمان قطع صادر می‌کند. این موضوع باعث می‌شود حفاظت بسیار دقیق‌تر از کلیدهای حرارتی یا مغناطیسی سنتی انجام شود. در پروژه‌های حساس مانند دیتاسنتر، بیمارستان یا خطوط تولید پیوسته، وجود Micrologic یک الزام فنی است نه یک آپشن.

ویژگی و کاربرد های میکرولوژیک کلید هوایی:

• واحد حفاظت الکترونیکی کلید هوایی
• پایش دقیق جریان و پارامترهای شبکه
• امکان تنظیم حفاظت چندسطحی
• نقش کلیدی در انتخاب بین NT و NW
• مناسب پروژه‌های حساس و پیوسته

انواع واحد حفاظتی Micrologic در کلید هوایی اشنایدر

اشنایدر برای پوشش نیازهای متنوع پروژه‌ها، واحدهای Micrologic را در سطوح مختلفی ارائه کرده است. هر سطح متناسب با نوع کاربرد، میزان حساسیت شبکه و بودجه پروژه طراحی شده است. در سری NT معمولاً Micrologic‌های ساده‌تر استفاده می‌شوند، در حالی که سری NW امکان استفاده از پیشرفته‌ترین یونیت‌ها را دارد. این تفاوت دقیقاً همان جایی است که NT و NW از نظر عملکرد صنعتی از هم فاصله می‌گیرند.

Micrologic 2 بیشتر برای حفاظت جریان و اتصال کوتاه استفاده می‌شود. Micrologic 5 علاوه بر حفاظت، قابلیت تنظیم پیشرفته‌تری دارد. Micrologic 6 امکان اندازه‌گیری دقیق انرژی، تحلیل کیفیت برق و اتصال به سیستم‌های مانیتورینگ را فراهم می‌کند. به‌طور کلی Micrologic‌ها به سه خانواده اصلی تقسیم می‌شوند:

• Micrologic 2.x : حفاظت پایه
• Micrologic 5.x : حفاظت پیشرفته
• Micrologic 6.x : حفاظت + اندازه‌گیری و مانیتورینگ

معرفی و بررسی تخصصی  Micrologic 2.0E

Micrologic 2.0E اشنایدر یک یونیت حفاظتی اقتصادی و کاربردی است که برای پروژه‌های با سطح حفاظت استاندارد طراحی شده است. این مدل تمرکز اصلی خود را بر حفاظت در برابر اضافه‌بار و اتصال کوتاه قرار می‌دهد و فاقد قابلیت‌های پیشرفته اندازه‌گیری انرژی است. Micrologic 2.0E بیشتر در تابلوهای فرعی، فیدرهای صنعتی سبک و پروژه‌هایی با بودجه محدود استفاده می‌شود. این یونیت امکان تنظیم جریان‌های Long Time و Instantaneous را فراهم می‌کند که برای حفاظت پایه کاملاً کافی است. از نظر اقتصادی، استفاده از Micrologic 2.0E باعث کاهش قیمت نهایی کلید هوایی NT یا NW می‌شود و انتخابی منطقی برای کاربردهای غیرحیاتی است.

معرفی و بررسی تخصصی Micrologic 5.0E

Micrologic 5.0E اشنایدر یک سطح بالاتر از حفاظت را ارائه می‌دهد و برای پروژه‌هایی طراحی شده که نیاز به تنظیم‌پذیری دقیق‌تری دارند. این یونیت علاوه بر حفاظت Long و Short Time، امکان تنظیم تأخیر زمانی و هماهنگی حفاظتی را فراهم می‌کند. این مدل در پروژه‌های صنعتی متوسط تا سنگین بسیار پرکاربرد است و تعادل مناسبی بین قیمت و امکانات ایجاد می‌کند. در بسیاری از تابلوهای اصلی، Micrologic 5.0E انتخاب پیش‌فرض مهندسان است.

معرفی و بررسی تخصصی Micrologic 6.0E

Micrologic 6.0E اشنایدر پیشرفته‌ترین یونیت حفاظتی کلید هوایی اشنایدر است. این مدل علاوه بر حفاظت کامل، قابلیت اندازه‌گیری توان، انرژی، هارمونیک‌ها و ارتباط با سیستم‌های مانیتورینگ را دارد. در دیتاسنترها، نیروگاه‌ها و پروژه‌های حیاتی، Micrologic 6.0E یک انتخاب الزامی محسوب می‌شود. این یونیت به مهندس امکان تحلیل وضعیت شبکه و پیش‌بینی خطاها را می‌دهد.

بررسی تخصصی و مهندسی تفاوت کلید هوایی NT و NW

تفاوت کلید هوایی NT و NW بیشتر در ظرفیت جریان، قدرت قطع و نوع کاربرد آن‌ها در سیستم توزیع برق مشخص می‌شود. کلیدهای هوایی اشنایدر سری NT معمولا برای جریان‌های متوسط طراحی شده‌اند و در رنج حدود 630 تا 1600 آمپر مورد استفاده قرار می‌گیرند. به همین دلیل این سری بیشتر در تابلوهای فرعی، فیدرها و بخش‌هایی از شبکه که بار زیادی ندارند به کار می‌رود. طراحی فشرده، نصب آسان و قیمت اقتصادی‌تر از مزیت‌های مهم NT به شمار می‌آید.

در مقابل، کلید هوایی اشنایدر NW برای پروژه‌های سنگین و شبکه‌های اصلی برق ساخته شده است. این کلیدها توانایی تحمل جریان‌های بسیار بالاتر، حتی تا چند هزار آمپر را دارند و قدرت قطع آن‌ها نیز نسبت به NT بیشتر است. به همین علت در تابلوهای اصلی کارخانه‌ها، مراکز داده، نیروگاه‌ها و سیستم‌های حیاتی استفاده می‌شوند. سری NW همچنین امکانات حفاظتی پیشرفته‌تری در یونیت‌های Micrologic ارائه می‌دهد.

به‌ طور خلاصه، اگر به دنبال راه‌حلی اقتصادی برای بارهای متوسط هستید، NT گزینه مناسبی است؛ اما برای جریان‌های بالا، ایمنی بیشتر و عملکرد حرفه‌ای‌تر، انتخاب NW منطقی‌تر خواهد بود. شناخت دقیق تفاوت کلید هوایی NT و NW کمک می‌کند کلیدی متناسب با نیاز واقعی پروژه انتخاب شود و هم از نظر فنی و هم اقتصادی بهترین نتیجه حاصل گردد.

بررسی نحوه نصب کلید هوایی اشنایدر (فیکس و کشویی)

کلید هوایی اشنایدر از نظر نحوه نصب به دو مدل فیکس (Fixed) و کشویی یا قابل برداشت (Withdrawable) تقسیم می‌شود که انتخاب بین آن‌ها تأثیر مستقیمی بر ایمنی، نگهداری، هزینه و معماری تابلو برق دارد. این تفاوت فقط مکانیکی نیست، بلکه کاملاً به استراتژی بهره‌برداری سیستم برق مربوط می‌شود. در مدل فیکس، کلید هوایی به‌صورت ثابت داخل تابلو نصب می‌شود و باس‌بارها مستقیماً به ترمینال‌های ورودی و خروجی متصل هستند. این نوع نصب ساده‌تر، کم‌هزینه‌تر و مناسب پروژه‌هایی است که:

• وقفه در برق‌رسانی بحرانی نیست
• عملیات تعمیرات به‌ندرت انجام می‌شود
• فضای تابلو محدود است

اما در پروژه‌های صنعتی بزرگ، دیتاسنترها، بیمارستان‌ها و نیروگاه‌ها، مدل کشویی تقریباً یک الزام فنی محسوب می‌شود. در این ساختار، کلید روی شاسی کشویی قرار دارد و می‌توان آن را بدون باز کردن کامل تابلو یا دست زدن به باس‌بارها، خارج کرد. این ویژگی نقش مهمی در افزایش ایمنی پرسنل و کاهش زمان خاموشی دارد.

راهنمای انتخاب و خرید کلید هوایی اشنایدر

برای انتخاب درست و خرید کلید هوایی اشنایدر، باید چند معیار کلیدی را در نظر بگیرید:

• انتخاب جریان نامی مناسب (بر اساس بار و نوع بار)
• بررسی ظرفیت قدرت قطع مورد نیاز
• نیاز به نصب فیکس یا کشویی
• بودجه مالی و قیمت کلید هوایی اشنایدر
• شرایط محیطی و الزامات حفاظتی سیستم

این موارد در کنار دانش دقیق از تفاوت کلید هوایی NT و NW کمک می‌کند تا بهترین انتخاب را برای پروژه خود داشته باشید. آزما صنعت نوین به عنوان نمایندگی کلید هوایی اشنایدر، مجموعه ای کامل از سری NT وnw برای شما عزیزان فراهم کرده است. قبل از خرید، اقدام به دانلود کاتالوگ کلید هوایی اشنایدر کرده و طبق نیاز خود ، محصول را خریداری کنید.

مدار فرمان کلید هوایی اشنایدر چیست؟

مدار فرمان کلید هوایی اشنایدر بخش کنترلی و هوشمند سیستم است که وظیفه صدور فرمان قطع و وصل، مانیتورینگ وضعیت کلید و ارتباط با سیستم‌های کنترلی را بر عهده دارد. برخلاف تصور رایج، عملکرد کلید هوایی فقط به مدار قدرت محدود نمی‌شود و مدار فرمان نقش تعیین‌کننده‌ای در ایمنی و اتوماسیون دارد. مدار فرمان امکان کنترل محلی و از راه دور را فراهم می‌کند و معمولاً به PLC، سیستم BMS یا اتاق کنترل متصل می‌شود. این مدار شامل تجهیزاتی است که هر کدام وظیفه مشخصی دارند و نبود هرکدام می‌تواند کارایی کل سیستم را کاهش دهد.

مهم‌ترین اجزای مدار فرمان کلید هوایی اشنایدر شامل:

• Shunt Trip: قطع کلید با فرمان الکتریکی
• Under Voltage Release: قطع کلید در افت ولتاژ
• Motor Mechanism: شارژ خودکار فنر قطع و وصل
• Auxiliary Contacts: ارسال وضعیت کلید (وصل، قطع، خطا)
• Micrologic Interface: ارسال داده‌های حفاظتی و اندازه‌گیری

تفاوت کلید هوایی اشنایدر با کلید اتوماتیک (MCCB)

کلید هوایی (ACB) و کلید اتوماتیک (MCCB) هر دو برای حفاظت مدار استفاده می‌شوند، اما از نظر سطح کاربرد، ظرفیت جریان و امکانات فنی تفاوت‌های بنیادین دارند. انتخاب اشتباه بین این دو می‌تواند منجر به کاهش ایمنی یا افزایش غیرضروری هزینه شود. کلید اتوماتیک اشنایدر MCCB معمولاً برای جریان‌های پایین‌تر (تا حدود 1600 آمپر) و در فیدرها، موتورخانه‌ها و تابلوهای توزیع فرعی استفاده می‌شود. این کلیدها ابعاد کوچکتری دارند و اقتصادی‌تر هستند، اما امکانات حفاظتی و تنظیم‌پذیری آن‌ها محدودتر است. برای مشاهده نقشه موتور کلید اتوماتیک اشنایدر به وبلاگ های ما سر بزنید. برای انتخاب کلید اتوماتیک اشنایدر ، با مشاوران ما در ارتباط باشید.

در مقابل، کلید هوایی اشنایدر برای تابلوهای اصلی و جریان‌های بالا طراحی شده است. ACBها قابلیت تحمل جریان‌های چند هزار آمپر، قدرت قطع بسیار بالا و واحد حفاظتی پیشرفته Micrologic را دارند. همچنین امکان تعمیر، تعویض و تست بدون قطع کامل شبکه از مزیت‌های مهم آن‌هاست. از نظر مهندسی، ACB برای مدیریت کل شبکه و MCCB برای حفاظت شاخه‌ها استفاده می‌شود و این دو مکمل یکدیگر هستند، نه رقیب مستقیم.

خرید و قیمت کلید هوایی اشنایدر

در فرآیند خرید کلید هوایی اشنایدر باید پیش از هر چیز نوع کاربرد، جریان نامی، قدرت قطع و سری موردنظر مانند NT یا NW را به‌درستی مشخص کنید. کلیدهای هوایی اشنایدر به دلیل کیفیت ساخت بالا، دقت عملکرد و طول عمر زیاد، انتخاب بسیاری از مهندسان برق در پروژه‌های صنعتی و ساختمانی هستند.

از طرف دیگر، قیمت کلید هوایی اشنایدر به عواملی مانند سری کلید، جریان نامی، قدرت قطع، تعداد پل‌ها، نوع یونیت حفاظتی و حتی نوسانات بازار وابسته است. معمولاً مدل‌های سری NW به دلیل ظرفیت جریان بالاتر و امکانات حفاظتی پیشرفته‌تر، قیمت بیشتری نسبت به سری NT دارند. بنابراین با مشخص کردن دقیق نیاز پروژه و استعلام از فروشندگان معتبر، می‌توان هم انتخابی ایمن و حرفه‌ای داشت و هم هزینه‌های نگهداری و خرید را بهینه کرد.

تفاوت کلید هوایی اشنایدر با کلید هوایی زیمنس

کلیدهای هوایی اشنایدر و زیمنس هر دو جزو بالاترین سطح تجهیزات فشار ضعیف دنیا محسوب می‌شوند، اما تفاوت آن‌ها بیشتر در فلسفه طراحی و اکوسیستم اتوماسیون است تا کیفیت ساخت. اشنایدر تمرکز ویژه‌ای بر واحد حفاظتی Micrologic، مانیتورینگ انرژی و تحلیل کیفیت برق دارد. کلیدهای هوایی اشنایدر در پروژه‌هایی که مدیریت انرژی، BMS و دیتاسنتر اهمیت بالایی دارد، انتخاب بسیار رایجی هستند. رابط کاربری ساده‌تر و امکانات گسترده اندازه‌گیری از نقاط قوت اشنایدر است.

در مقابل، زیمنس یکپارچگی عمیق‌تری با اکوسیستم اتوماسیون خود شامل PLCزیمنس، HMI زیمنس  و نرم‌افزارهای صنعتی دارد. در پروژه‌هایی که کل سیستم بر پایه زیمنس طراحی شده، استفاده از کلید هوایی زیمنس باعث هماهنگی نرم‌افزاری و سخت‌افزاری بهتر می‌شود. از نظر عملکرد حفاظتی، هر دو برند در سطح جهانی هستند و انتخاب نهایی معمولاً به استاندارد پروژه، تجربه مهندس طراح و معماری کلی سیستم بستگی دارد.

جمع‌بندی درباره نحوه انتخاب درست کلید هوایی اشنایدر | تفاوت کلید هوایی NW و NT

در نهایت، هر دو سری NT و NW از کلید هوایی اشنایدر از کیفیت بالایی برخوردارند و بسته به نیاز پروژه می‌توانند بهترین عملکرد را ارائه دهند. اگر به جریان‌های متوسط و فضای کمتر نیاز دارید، سری NT مناسب است. اما برای جریان‌های بالا، حفاظت پیشرفته و کاربرد در تابلوهای اصلی، سری NW گزینه‌ای برتر محسوب می‌شود. آزما صنعت نوین به عنوان نمایندگی اشنایدر و نمایندگی زیمنس از ابتدا مسیر یعنی مشاوره تا اتمام پروژه صنعتی شما، کنارتان خواهد بود تا با کمترین هزینه بیشترین بهره برداری را داشته باشید.
