بررسی تخصصی تفاوت کلید حرارتی اشنایدر GV2 و GV3

در دنیای اتوماسیون صنعتی، حفاظت از موتورهای الکتریکی فقط یک انتخاب نیست، بلکه یک ضرورت حیاتی است. هر موتور در برابر اضافه‌بار، اتصال کوتاه و خطاهای حرارتی باید محافظت شود تا هم عمر تجهیزات افزایش یابد و هم از توقف خط تولید جلوگیری شود. یکی از محبوب‌ترین راهکارها در این زمینه استفاده از کلید حرارتی اشنایدر یا همان MPCB است. در میان محصولات این برند، دو سری بسیار پرکاربرد یعنی GV2 و GV3 وجود دارد که همیشه ذهن خریداران را درگیر می‌کند. در این مقاله به‌صورت تخصصی و کاربردی به موضوع تفاوت کلید حرارتی GV2 و GV3 اشنایدر می‌پردازیم تا انتخابی دقیق و اقتصادی داشته باشید. آزما صنعت نوین به عنوان نمایندگی کلید حرارتی اشنایدر، مجموعه ای کامل از انواع کلید حرارتی اشنایدر را برای شما فراهم کرده است.

کلید حرارتی اشنایدر چیست و چرا اهمیت دارد؟

کلید حرارتی اشنایدر یا Motor Protection Circuit Breaker که به اختصار MPCB اشنایدر هم گفته می‌شود، تجهیزی است که از موتور الکتریکی در برابر سه خطر اصلی اضافه‌بار، اتصال کوتاه و قطع فاز محافظت می‌کند. مزیت بزرگ کلیدهای حرارتی نسبت به فیوز، قابلیت تنظیم جریان، ریست‌پذیری و دقت بالاتر در حفاظت می‌باشد. به همین دلیل در تابلوهای صنعتی مدرن، استفاده از آن‌ها تقریبا استاندارد شده است.

معرفی کلید حرارتی اشنایدر GV2

سری کلید حرارتی اشنایدر GV2 یکی از پراستفاده‌ترین مدل‌ها در بازار است. این سری با طراحی جمع‌وجور، مناسب برای موتورهایی با محدوده جریان پایین تا متوسط طراحی شده‌ است. بسته به مدل، این کلیدها می‌توانند جریان نامی از حدود 0.1 آمپر تا حدود 32 آمپر را پشتیبانی کنند و گزینه بسیار مطلوبی برای کاربردهای عمومی در تابلوهای برق کوچک و متوسط باشند. سری GV2 در دو نوع اصلی تولید می‌شود: مدل‌های دکمه‌ای (مانند GV2ME) و مدل‌های دارای کلید چرخشی (مانند GV2P)، که هر کدام مزایای خاص خود را دارند و به کاربر امکان تنظیم جریان حرارتی دقیق را می‌دهند.

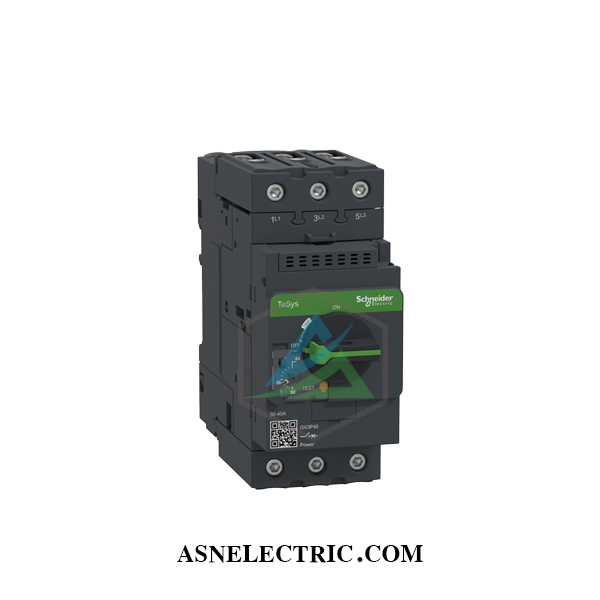

معرفی کلید حرارتی اشنایدر GV3

از سوی دیگر، کلید حرارتی اشنایدر GV3 برای موتورهایی با جریان نامی بالاتر طراحی شده است. این سری به طور معمول جریان‌هایی بین 9 آمپر تا حدود 80 آمپر را پوشش می‌دهد و به همین دلیل برای کاربردهای صنعتی بزرگ، موتورهای توان بالا و سیستم‌هایی با شرایط کاری سخت‌تر مناسب‌تر است. یکی از ویژگی‌های مهم سری GV3 استفاده از فناوری اتصال پایدارتر در ترمینال‌هاست، که می‌تواند در شرایطی که لرزش یا تغییرات حرارتی زیاد است، اتصال را امن‌تر و پایدارتر نگه دارد.

بررسی تخصصی تفاوت کلید حرارتی GV2 و GV3 اشنایدر

حالا می‌رسیم به هسته موضوع یعنی تفاوت کلید حرارتی GV2 و GV3. این تفاوت‌ها از جنبه‌های مختلفی قابل بررسی هستند:

ابتدا باید گفت که هر دو سری برای حفاظت موتور طراحی شده‌اند، اما در محدوده جریان نامی با یکدیگر تفاوت دارند. سری GV2 عموما برای جریان‌های کمتر از 32 آمپر مناسب است، در حالی که GV3 می‌تواند در جریان‌های بالاتر نیز به‌خوبی کار کند و در سیستم‌های توان بالا به‌کار گرفته شود.

نکته بعدی در ابعاد و فضای مورد نیاز برای نصب است. سری GV2 به‌دلیل طراحی جمع‌وجور خود نیاز به فضای کمتری در تابلو برق دارد، که در تابلوهایی با محدودیت فضا، یک مزیت محسوب می‌شود. در مقابل، سری GV3 کمی پهن‌تر است و فضای بیشتری را اشغال می‌کند، اما این فضای اضافه با افزایش توان و ظرفیت جبران می‌شود.

یکی دیگر از المان‌های قابل بررسی در تفاوت کلید حرارتی GV2 و GV3 مربوط به قدرت قطع اتصال کوتاه و کیفیت ترمینال‌هاست. سری GV3 به‌طور معمول در مقایسه با GV2 قدرت قطع بالاتری دارد و تکنولوژی‌های اتصال آن می‌تواند اتصال پایدارتر و کم‌تری از شل‌شدگی در طول زمان ارائه دهد.

مقایسه فنی سری GV2 و GV3 اشنیادر از نظر جریان نامی و توان موتور

یکی از مهم‌ترین معیارها در بررسی تفاوت کلید حرارتی GV2 و GV3، محدوده جریان نامی و توان موتوری است که هر سری پشتیبانی می‌کند. کلید حرارتی اساساً باید متناسب با جریان واقعی موتور انتخاب شود؛ انتخاب نادرست باعث قطع بی‌مورد یا عدم حفاظت مؤثر خواهد شد. کلید حرارتی سری GV2 اشنایدر برای موتورهایی با توان پایین تا متوسط طراحی شده است. این سری معمولاً محدوده جریان ۰٫۱ تا ۳۲ آمپر را پوشش می‌دهد که معادل موتورهایی تا حدود ۱۵ کیلووات (در ولتاژ ۴۰۰ ولت) می‌باشد. این ویژگی باعث شده GV2 در ماشین‌آلات صنعتی سبک، پمپ‌ها، فن‌ها و خطوط مونتاژ کوچک بسیار پرکاربرد باشد.

در مقابل، کلید حرارتی سری GV3 اشنایدر برای جریان‌های بالاتر توسعه داده شده و معمولاً محدوده ۹ تا ۸۰ آمپر (و در برخی مدل‌ها بالاتر) را پوشش می‌دهد. این یعنی GV3 مناسب موتورهای توان بالا، بارهای سنگین و شرایط کاری سخت است؛ جایی که جریان راه‌اندازی زیاد بوده و پایداری حرارتی اهمیت بالاتری دارد. از نظر مهندسی، تفاوت اصلی در اینجاست که GV3 به دلیل طراحی صنعتی‌تر، تحمل بهتری در برابر جریان‌های هجومی (Inrush Current) دارد. بنابراین در موتورهایی با استارت‌های مکرر یا بار مکانیکی بالا، انتخاب GV3 ایمن‌تر خواهد بود.

جمع بندی کلی از تفاوت جریان نامی و کاربرد:

• GV2: مناسب جریان‌های تا 32 آمپر و موتورهای سبک تا متوسط
• GV3: مناسب جریان‌های بالا و موتورهای پرتوان
• GV3 تحمل بهتری در برابر جریان راه‌اندازی دارد
• انتخاب باید بر اساس جریان واقعی و نوع بار انجام شود

اشتباهات رایج در انتخاب کلید حرارتی GV2 و GV3اشنایدر

یکی از دلایل اصلی خرابی موتور یا قطع‌های ناخواسته در تابلو برق، انتخاب اشتباه کلید حرارتی است. بسیاری از این مشکلات نه به کیفیت محصول، بلکه به تصمیم نادرست بین GV2 و GV3 برمی‌گردد. رایج‌ترین اشتباه، انتخاب کلید حرارتی صرفاً بر اساس توان اسمی موتور است. در حالی که جریان واقعی موتور ممکن است به دلیل نوع بار، شرایط محیطی یا راندمان، بیشتر از مقدار اسمی باشد. در این حالت استفاده از GV2 به جای GV3 باعث تریپ مداوم می‌شود.

اشتباه دوم، نادیده گرفتن شرایط کاری موتور است. موتوری که به‌صورت مداوم کار می‌کند یا در محیط گرم و پرلرزش نصب شده، نیاز به کلیدی با تحمل حرارتی بالاتر دارد. در چنین شرایطی GV3 انتخاب منطقی‌تری است، اما بسیاری صرفاً به دلیل قیمت کمتر، GV2 را انتخاب می‌کنند. اشتباه دیگر، عدم توجه به جریان راه‌اندازی است. موتورهایی با بار سنگین در لحظه استارت جریان زیادی می‌کشند. GV2 ممکن است این جریان را به‌عنوان خطا تشخیص دهد، در حالی که GV3 برای چنین شرایطی طراحی شده است.

جمع‌بندی اشتباهات رایج در انتخاب کلید حرارتی اشنایدر:

• انتخاب فقط بر اساس توان موتور اشتباه است
• شرایط محیطی و نوع کارکرد مهم است
• جریان راه‌اندازی نباید نادیده گرفته شود
• بزرگ‌گرفتن کلید حرارتی خطرناک است
• هماهنگی تجهیزات حفاظتی الزامی است

کاربردهای عملی و انتخاب مناسب کلید حرارتی اشنایدر

در عمل، اگر موتور شما جریان نامی پایینی دارد و کاربرد شما در محدوده سبک یا متوسط صنعتی قرار دارد، سری GV2 می‌تواند انتخاب مناسبی باشد. این سری با قیمت کلید حرارتی اشنایدر مناسب‌تر و طراحی فشرده خود، گزینه مقرون‌به‌صرفه‌ای برای پروژه‌های کوچک فراهم می‌کند. اگر نیاز به حفاظت در برابر جریان‌های زیاد دارید، یا سیستم شما در شرایط سخت و صنعتی قرار دارد، سری GV3 با ظرفیت بالاتر و تکنولوژی‌های پیشرفته‌تر، انتخاب بهتری خواهد بود. هر چند که قیمت کلید حرارتی اشنایدر از سری GV3 معمولاً بیشتر است، اما عملکرد آن در شرایط سنگین ارزش این هزینه را دارد.

تفاوت کلید حرارتی GV2 و GV3 در نصب کنار کنتاکتور اشنایدر

یکی از تفاوت‌های مهم GV2 و GV3 که در عمل بسیار دیده می‌شود، نحوه نصب کنار کنتاکتور اشنایدر است. این موضوع هم در طراحی تابلو و هم در سرعت نصب تأثیر مستقیم دارد. سری GV2 به‌گونه‌ای طراحی شده که به‌راحتی و به‌صورت مستقیم به کنتاکتورهای سری LC1D متصل می‌شود. این اتصال بدون نیاز به سیم‌کشی اضافه انجام شده و باعث کاهش خطای انسانی و افزایش نظم تابلو می‌شود.

در مقابل، سری GV3 به دلیل ابعاد بزرگ‌تر و ظرفیت بالاتر، معمولاً نیاز به فضای بیشتری دارد و در برخی موارد استفاده از کیت‌های اتصال یا آداپتور ضروری است. این موضوع زمان نصب را کمی افزایش می‌دهد، اما در عوض اتصال قوی‌تر و پایدارتر ارائه می‌دهد. در تابلوهایی که تعداد زیادی موتور وجود دارد، استفاده از GV2 باعث کاهش حجم تابلو می‌شود. اما در سیستم‌هایی که جریان بالا و لرزش وجود دارد، اتصال صنعتی‌تر GV3 مزیت محسوب می‌شود.

تفاوت کلید حرارتی اشنایدر با کلید حرارتی زیمنس

کلیدهای حرارتی اشنایدر و زیمنس هر دو از برندهای معتبر جهانی هستند، اما تفاوت‌هایی در طراحی و کاربرد دارند. اشنایدر بیشتر بر سادگی نصب و تنوع سری‌ها تمرکز دارد، در حالی که زیمنس روی یکپارچگی با سیستم‌های اتوماسیون خود تأکید می‌کند. کلید حرارتی اشنایدر، به‌ویژه سری‌های GV2 و GV3، انتخاب رایجی در تابلوهای مستقل و عمومی است. در مقابل، کلیدهای حرارتی زیمنس معمولاً در پروژه‌هایی که PLC و تجهیزات زیمنس استفاده شده، اولویت دارند.

ما در آزما صنعت نوین به عنوان نمایندگی اشنایدر و نمایندگی زیمنس، مجموعه کامل از انواع کلید حرارتی از این دو برند جهانی را برای شما فراهم آورده ایم. قبل از خرید، برای دانلود کاتالوگ کلید حرارتی اشنایدر و کاتالوگ کلید حرارتی زیمنس اقدام فرمایید.

تفاوت کلید حرارتی اشنایدر در نصب و بهره‌برداری

یکی دیگر از نکات مهم در تفاوت کلید حرارتی GV2 و GV3 نحوه نصب است. GV2 معمولا مستقیم روی ریل DIN یا کنتاکتور نصب می‌شود و فضای کمی اشغال می‌کند. اما GV3 به دلیل ابعاد بزرگ‌تر نیاز به فضای بیشتری در تابلو دارد. در بهره‌برداری هم GV3 تحمل حرارتی بالاتری دارد و در سیکل‌های کاری سنگین دیرتر دچار افت عملکرد می‌شود. این موضوع در کارخانه‌هایی که موتور ساعت‌های طولانی کار می‌کند اهمیت زیادی دارد.

انتخاب کلید حرارتی GV2 و GV3 مناسب برای کلید اتوماتیک اشنایدر

هماهنگی بین کلید حرارتی و کلید اتوماتیک اشنایدر یکی از اصول مهم طراحی حفاظتی است. کلید حرارتی باید به‌گونه‌ای انتخاب شود که قبل از کلید اتوماتیک عمل کند و از موتور محافظت نماید. در سیستم‌های کوچک، ترکیب GV2 با کلید اتوماتیک کامپکت کاملاً رایج است. اما در جریان‌های بالا، استفاده از GV3 در کنار کلیدهای اتوماتیک قدرتمندتر توصیه می‌شود. عدم هماهنگی این دو تجهیز می‌تواند باعث عملکرد نادرست یا کاهش سطح حفاظت شود.

راهنمای خرید انتخاب کلید حرارتی مناسب برای کلید اتوماتیک:

• GV2 برای سیستم‌های سبک با MCCB کوچک
• GV3 برای سیستم‌های صنعتی با کلید اتوماتیک قوی
• هماهنگی حفاظتی الزامی است

راهنمای خرید کلید حرارتی اشنایدر و نکات مهم

در راهنمای خرید کلید حرارتی اشنایدر باید چند نکته کلیدی را مدنظر قرار داد. اولین مورد تعیین جریان نامی موتور و میزان بار واقعی آن در طول کار است. این مشخصه مستقیم روی انتخاب بین سری GV2 و GV3 تأثیر می‌گذارد. دومین نکته توجه به شرایط محیطی و نوع نصب است. اگر تابلو برق شما فضای محدودی دارد، انتخاب سری GV2 به‌دلیل ابعاد کوچکتر مزیت دارد. اما اگر موتور در محیطی با لرزش زیاد کار می‌کند یا نیاز به قدرت قطع بالایی دارد، سری GV3 مناسب‌تر است.

سومین نکته، توجه به قیمت کلید حرارتی اشنایدر و بودجه پروژه است. انتخاب محصول مناسب باید تعادلی بین نیاز فنی و هزینه ایجاد کند. در بسیاری از پروژه‌ها، انتخاب اشتباه بین دو سری GV2 و GV3 منجر به هزینه‌های بالاتر تعمیرات یا توقف‌های ناخواسته می‌شود، بنابراین توجه به این مسأله از اهمیت زیادی برخوردار است. در بازار، قیمت کلید حرارتی اشنایدر بسته به سری، جریان نامی و امکانات جانبی متفاوت می‌باشد. طبیعی است که GV3 به دلیل توان بالاتر و ساختار صنعتی، قیمت بیشتری نسبت به GV2 داشته باشد.

از بین کلید حرارتی GV2 و GV3 اشنایدر کدام برای سافت استارتر مناسب‌تر است؟

در سیستم‌هایی که از سافت استارتر استفاده می‌شود، انتخاب کلید حرارتی اهمیت دوچندان دارد. سافت استارتر اشنایدر جریان راه‌اندازی را کاهش می‌دهد، اما موتور همچنان در شرایط خاصی جریان بالا می‌کشد. برای موتورهای کوچک و متوسط با سافت استارتر، GV2 می‌تواند کافی باشد؛ اما در موتورهای توان بالا یا بار سنگین، GV3 انتخاب مطمئن‌تری است. GV3 بهتر می‌تواند شرایط حرارتی خاص سافت استارتر را تحمل کند. همچنین در بسیاری از پروژه‌های صنعتی، توصیه می‌شود کلید حرارتی بعد از سافت استارتر نصب شود تا حفاظت دقیق‌تری انجام شود.

جمع‌بندی نهایی تفاوت های کلید حرارتی اشنایدر GV2 و  GV3

در نهایت، شناخت دقیق تفاوت کلید حرارتی GV2 و GV3 باعث می‌شود انتخابی هوشمندانه، اقتصادی و ایمن داشته باشید. GV2 مناسب موتورهای سبک و متوسط با فضای محدود تابلو می‌باشد، در حالی که GV3 برای موتورهای پرقدرت و شرایط کاری سخت طراحی شده است.
