نقشه موتور کلید اتوماتیک اشنایدر

کلیدهای اتوماتیک اشنایدر به دلیل کیفیت بالا، طول‌ عمر زیاد و امکانات حفاظتی پیشرفته، یکی از پرکاربردترین تجهیزات در تابلوهای برق صنعتی و ساختمانی هستند. در میان لوازم جانبی این کلیدها، موتور کلید اتوماتیک Schneider نقش مهمی در کنترل از راه دور، مانور کلید و اجرای فرمان‌های قطع و وصل دارد. بسیاری از تکنسین‌های برق هنگام نصب و سیم ‌کشی موتور کلید، با چالش‌هایی مانند شناسایی ترمینال‌ها، درک نقشه فنی، نحوه اتصال به مدار فرمان و خطاهای احتمالی مواجه می‌شوند. از این ‌رو داشتن یک راهنمای جامع که بتواند ساختار داخلی، عملکرد و نحوه خواندن نقشه موتور کلید اتوماتیک اشنایدر را به زبان ساده توضیح دهد، اهمیت زیادی دارد. در این محتوا تلاش کرده‌ایم با نگاهی کاملا عملی و پروژه ‌محور، تمام نکاتی را که یک برق‌کار یا طراح تابلو برق برای نصب صحیح موتور کلید نیاز دارد، مرحله ‌به‌ مرحله بررسی کنیم.

موتور کلید اتوماتیک اشنایدر چیست و چه کاربردی در تابلو برق دارد؟

موتور کلید اتوماتیک اشنایدر یکی از مهم‌ترین لوازم جانبی کلید اتوماتیک اشنایدر است که امکان قطع و وصل از راه دور را فراهم می‌کند. در پروژه‌های صنعتی که نیاز به مدیریت برق در سطوح مختلف وجود دارد، اپراتور باید بتواند کلید را بدون دسترسی مستقیم و تنها از طریق مدار فرمان کنترل کند. بنابراین موتور کلید نقش حیاتی ایفا می‌نماید. به‌ طور ساده، موتور کلید انرژی الکتریکی را دریافت کرده و آن را به نیروی مکانیکی تبدیل می‌کند تا کلید در حالت ON یا OFF قرار گیرد. این عملکرد در تابلوهای برق بزرگ، مراکز توزیع، کارخانه‌ها و سیستم‌های هوشمند مدیریت انرژی، اهمیت دو چندان دارد. یکی از کاربردهای مهم موتور کلید، حفاظت و کنترل لحظه‌ای در شرایط اضافه ‌بار یا اتصال کوتاه است. به ‌گونه‌ای که دستگاه می‌تواند همزمان با فرمان رله‌ها، عملیات قطع را انجام دهد.

در بسیاری از تابلوها، موتور کلید اتوماتیک اشنایدر همراه با کنتاکت کمکی، کنترلرهای اتوماسیون و شستی‌های STOP/START مورد استفاده قرار می‌گیرد تا یک سیستم یکپارچه کنترل برق ایجاد شود. شناخت ساختار و نقشه موتور کلید اتوماتیک اشنایدر به تکنسین‌ها کمک می‌کند نصب و نگهداری سیستم را با دقت بیشتری انجام دهند و احتمال بروز خطا به حداقل برسد. اگر قصد خرید کلید اتوماتیک اشنایدر دارید می توانید از آزما صنعت نوین به عنوان نمایندگی کلید اتوماتیک اشنایدر خریداری کنید.

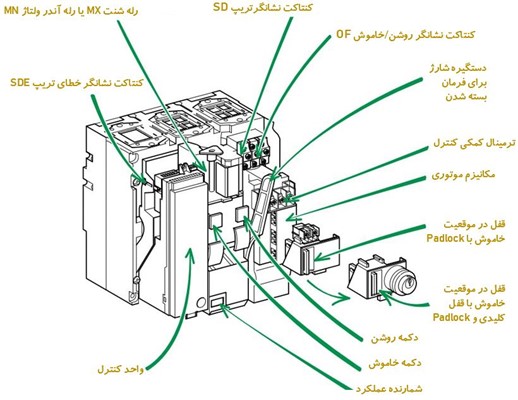

بررسی ساختار داخلی موتور کلید و اجزای اصلی آن در مدل‌های Schneider

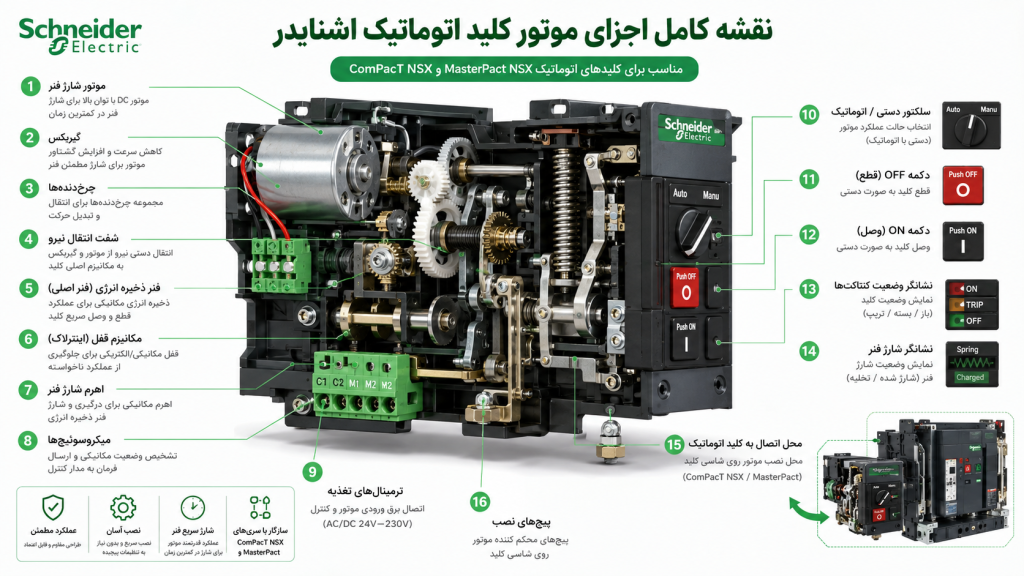

ساختار داخلی موتور کلیدهای اشنایدر شامل مجموعه‌ای از اجزای الکترومکانیکی است که با هماهنگی کامل، عملیات کلیدزنی را انجام می‌دهند. این اجزا شامل موتور الکتریکی کوچک، چرخ ‌دنده انتقال نیرو، میکروسوئیچ‌های وضعیت، ترمینال‌های تغذیه و مکانیزم تحریک کلید اصلی هستند. یکی از ویژگی‌های برجسته مدل‌های Schneider، دقت بالای عملکرد و هماهنگی کامل آن با کلیدهای سری NSX، NS و Masterpact است. موتور در حالت دریافت فرمان، شفت مکانیزم را به حرکت در می‌آورد و کلید را فعال یا غیر فعال می‌کند. در ساختار داخلی، میکروسوئیچ‌های وضعیت، نقش مهمی در ارسال فیدبک دارند تا اپراتور یا سیستم PLC متوجه شود کلید در چه وضعیتی قرار دارد. چرخ‌دنده‌های تقویت ‌شده باعث می‌شوند حرکت موتور به صورت نرم و بدون ضربه باشد و در طولانی‌ مدت دچار فرسایش نشود.

مطالعه نقشه موتور کلید اتوماتیک اشنایدر کمک می‌کند تکنسین به‌ درستی با نحوه قرارگیری این اجزا و ارتباط آن‌ها با مدار فرمان آشنا شود. این شناخت، کلید اصلی در اجرای نصب صحیح و کاهش خطاهای عملیاتی است. برای انتخاب کلید اتوماتیک مناسب موتور کلید اتوماتیک می توانید کاتالوگ کلید اتوماتیک اشنایدر را مطالعه کنید.

نقشه موتور کلید اتوماتیک اشنایدر؛ معرفی ترمینال‌ها و نحوه خواندن نقشه فنی

نقشه موتور کلید اتوماتیک اشنایدر یکی از مهم‌ترین بخش‌هایی است که تکنسین‌ها برای سیم‌کشی صحیح باید به آن مسلط باشند. این نقشه معمولا شامل ترمینال‌های ورودی تغذیه، ترمینال کنترل ON، کنترل OFF، فیدبک وضعیت و ترمینال‌های اتصال به کنتاکت کمکی است. در نگاه اول ممکن است نقشه پیچیده به نظر برسد، اما با مطالعه اصولی می‌توان آن را به‌ سادگی تحلیل کرد. در نقشه موتور کلید اتوماتیک اشنایدر ترمینال A1 و A2 معمولا تغذیه ورودی موتور را تامین می‌کنند. سیم‌های فرمان ON و OFF در نقاط جداگانه مشخص شده‌اند تا اپراتور بتواند کلید را به طور مستقیم از روی تابلو کنترل کند. معمولا روی نقشه، جهت حرکت موتور و حالت‌های کلید با نمادهای مخصوص مشخص شده است.

دانستن این اطلاعات برای هر تکنسینی که در حوزه آموزش سیم ‌کشی موتور کلید اشنایدر فعالیت دارد ضروری است، زیرا اشتباه در تشخیص ترمینال‌ها می‌تواند باعث آسیب رساندن به موتور کلید یا خود کلید اتوماتیک شود. خواندن نقشه فنی مهارتی است که با تمرین و آشنایی با استانداردهای طراحی تابلو برق به ‌سرعت ارتقا پیدا می‌کند.

آموزش نحوه سیم‌ کشی موتور کلید Schneider در تابلو برق صنعتی

در سیم ‌کشی موتور کلید اتوماتیک اشنایدر، اولین قدم شناخت کامل نقشه فنی است. پس از آن باید ورودی تغذیه موتور (معمولا ۲۴ ولت DC یا ۲۲۰ ولت AC) از طریق ترمینال‌های A1 و A2 تامین شود. سپس سیم‌های فرمان ON و OFF باید به شستی‌ها یا مدار فرمان متصل شوند. در بسیاری از پروژه‌ها، این سیم‌ها از طریق PLC کنترل می‌شوند تا سیستم به‌صورت اتوماتیک وضعیت کلید را مدیریت کند. در آموزش سیم ‌کشی موتور کلید اشنایدر تاکید می‌شود که سیم‌های فرمان باید با شماره‌ گذاری مشخص و طبق استاندارد IEC انجام شوند. موضوع مهم دیگر، اتصال فیدبک وضعیت کلید به سیستم کنترل است. این فیدبک از طریق کنتاکت‌های کمکی ارسال می‌شود و وضعیت کلید را مشخص می‌کند. رعایت فاصله مناسب، استفاده از سیم با قطر متناسب و جلوگیری از ایجاد نویز در سیم‌های فرمان از نکات کلیدی سیم‌ کشی موتور کلید است.

اگر سیم ‌کشی موتور کلید صحیح انجام نشود، ممکن است موتور در زمان دریافت فرمان، تحریک نشود یا کلید در حالت نیمه‌ فعال باقی بماند که این موضوع خطرات زیادی به همراه دارد.

اتصال موتور کلید به کنتاکت کمکی، شستی‌ها و مدار فرمان

در مدار فرمان تابلو برق، موتور کلید اتوماتیک اشنایدر نقش مهمی در تعامل با سایر تجهیزات مانند شستی‌های STOP/START و کنتاکت‌ کمکی کلید اتوماتیک اشنایدر ایفا می‌کند. اتصال صحیح این اجزا باعث می‌شود سیستم بتواند در زمان مناسب، فرمان قطع یا وصل را اجرا کند. کنتاکت کمکی معمولا وضعیت کلید را به مدار فرمان اعلام خواهد کرد. به عنوان‌ مثال اگر کلید در حالت OFF باشد، مدار نمی‌تواند دوباره دستور خاموش ارسال کند. این موضوع از خطاهای فرمان جلوگیری می‌کند. شستی‌ها برای کنترل دستی استفاده می‌شوند و باید در مدار ON و OFF موتور کلید قرار گیرند.

هنگامی که موتور کلید به مدار فرمان موتور کلید Schneider متصل می‌شود، هماهنگی بین اجزا اهمیت زیادی دارد. اگر سیم ‌کشی اشتباه باشد، ممکن است شستی ON عمل نکند یا موتور در زمان قطع برق، فرمان اشتباه دریافت کند. استفاده از شماره‌ گذاری استاندارد سیم‌ها و آزمایش عملکرد پس از نصب، ضروری است. اتصال صحیح به شستی‌ها، امکان کلید زنی سریع و ایمن را فراهم می‌کند و کاربر می‌تواند بدون دسترسی مستقیم به کلید، وضعیت آن را مدیریت کند.

نحوه عملکرد موتور کلید در حالت‌های قطع–وصل و کلیدزنی از راه دور

موتور کلید اتوماتیک اشنایدر بر اساس یک ساز و کار الکترومکانیکی عمل می‌کند. یعنی فرمان الکتریکی را دریافت کرده و آن را به یک حرکت مکانیکی تبدیل می‌کند. هنگامی که فرمان ON وارد موتور می‌شود، چرخ‌ دنده‌ها شروع به حرکت کرده و اهرم کلید را از وضعیت OFF به ON منتقل می‌کنند. در حالت OFF همین روند به صورت معکوس انجام می‌شود. این عملکرد، اساس کلید زنی از راه دور در تابلوهای صنعتی است.

یکی از نکات مهم در انتخاب کلید اتوماتیک اشنایدر مطالعه نقشه موتور کلید اتوماتیک اشنایدر درک همین فرآیند مکانیکی است، زیرا طراحی مدار فرمان باید با سرعت و گشتاور موتور هماهنگ باشد. در کلیدهای بزرگ مانند Masterpact، موتور باید نیروی بیشتری ایجاد کند و به همین دلیل سیستم چرخ‌ دنده تقویت‌ شده‌تری دارد. در کلیدهای کوچک‌تر مانند NSX، حرکت نرم‌تر و سریع‌تر است. عملکرد صحیح موتور کلید وابسته به تغذیه مناسب و مسیر فرمان دقیق می‌باشد. هرگونه افت ولتاژ یا خطا در سیم‌کشی می‌تواند باعث نیم‌ کاره ماندن فرآیند کلید زنی شود.

بررسی تفاوت موتور کلید اتوماتیک اشنایدر سری NSX، NS و Masterpact

سری NSX، NS و Masterpact سه خانواده اصلی کلیدهای اشنایدر هستند که هر کدام موتور کلید مخصوص به خود را دارند. سری NSX معمولا برای تابلوهای کم ‌مصرف تا متوسط استفاده می‌شود و موتور کلید آن کوچک‌تر، سریع‌تر و مناسب فضاهای محدود است. سری NS برای ظرفیت‌های متوسط تا سنگین طراحی شده و موتور آن قدرت بیشتری دارد. اما سری Masterpact مخصوص تابلوهای فشار ضعیف با جریان‌های بسیار بالا است. در این مدل، موتور باید توان حرکتی زیادی داشته باشد تا کلیدهای بزرگ را جابه‌جا کند. آشنایی با این تفاوت‌ها جهت آموزش سیم‌ کشی موتور کلید اشنایدر ضروری است، زیرا طراحی مدار فرمان و انتخاب تغذیه موتور برای هر سری متفاوت خواهد بود. همچنین نقشه سیم ‌کشی این سه مدل تفاوت‌هایی دارد که اگر تکنسین بدون بررسی نصب کند، عملکرد کلید با مشکل مواجه خواهد شد. شناخت این سری‌ها برای انتخاب تجهیزات مناسب و کاهش هزینه‌های نگهداری اهمیت زیادی دارد.

اشتباهات رایج در سیم‌کشی موتور کلید اتوماتیک اشنایدر و روش‌های جلوگیری از آسیب‌های احتمالی

یکی از اشتباهات رایج، اتصال اشتباه ترمینال‌های فرمان ON و OFF است که باعث عملکرد ناخواسته کلید می‌شود. اشتباه دیگر، استفاده از سیم‌های نازک یا غیراستاندارد است که در گذر زمان دچار سوختگی می‌شوند. همچنین بسیاری از تکنسین‌ها بدون توجه به نقشه موتور کلید اتوماتیک اشنایدر، سیم‌های فیدبک وضعیت را اشتباه می‌بندند و در نتیجه مدار فرمان اطلاعات غلط دریافت می‌کند. استفاده از تغذیه اشتباه (مثلا ۲۴ ولت به جای ۲۲۰ ولت) نیز یکی از خطاهای خطرناک است که می‌تواند باعث سوختن موتور شود. برای جلوگیری از این مشکلات، شماره‌ گذاری سیم‌ها، مطالعه دقیق نقشه، تست عملکرد قبل از بهره‌برداری و استفاده از سیم مناسب توصیه می‌شود. رعایت این نکات، پایه اصلی آموزش سیم ‌کشی موتور کلید اشنایدر است و موجب افزایش ایمنی و عملکرد صحیح تابلو برق می‌شود.

نکات ایمنی و استانداردهای لازم هنگام نصب موتور کلید اتوماتیک اشنایدر در تابلو برق

ایمنی در نصب موتور کلید اتوماتیک اشنایدر اهمیت بسیار زیادی دارد، زیرا کلید اتوماتیک معمولا در مسیرهای حیاتی برق قرار دارد. اولین نکته، قطع کامل برق و اطمینان از عدم وجود برق تابلو قبل از آغاز کار است. دوم، استفاده از سیم‌های استاندارد و متناسب با جریان مصرفی موتور خواهد بود. رعایت فاصله مناسب بین سیم‌های فرمان و قدرت موجب جلوگیری از نویز می‌شود. همچنین باید از شماره‌ گذاری و نقشه ‌کشی استاندارد مطابق IEC 60204 استفاده کرد. در تابلوهای صنعتی، اتصال صحیح فیدبک وضعیت به سیستم کنترل از اهمیت ویژه‌ای برخوردار است تا مدار فرمان بداند کلید در چه وضعیتی قرار دارد. بستن صحیح پیچ‌های ترمینال و جلوگیری از شل بودن آن‌ها به شدت اهمیت دارد، زیرا لرزش تابلو در طول زمان می‌تواند اتصال را قطع کند. رعایت این نکات تضمین می‌کند که موتور کلید با مدار فرمان موتور کلید Schneider به‌ صورت دقیق و ایمن کار کرده و احتمال خطا یا آسیب به حداقل برسد.

بهترین روش برای خواندن موتور کلید اتوماتیک اشنایدر و اجرای صحیح مدار

برای اجرای صحیح مدار و نصب مطمئن موتور کلید، اولین گام تسلط کامل بر نقشه موتور کلید اتوماتیک اشنایدر است. شناخت ترمینال‌های تغذیه، فرمان و فیدبک وضعیت اجازه می‌دهد تکنسین بدون خطا سیم ‌کشی را انجام دهد. بهتر است نصب با بررسی نقشه کارخانه، شناسایی نوع کلید (NSX، NS یا Masterpact) و انتخاب تغذیه صحیح آغاز شود. سپس شماره‌ گذاری سیم‌ها، تست مرحله‌ای مدار و شبیه‌ سازی فرمان ON/OFF انجام گردد. اجرای این مراحل موجب می‌شود موتور کلید در شرایط واقعی به‌ درستی عمل کند. همچنین رعایت نکات ایمنی، استفاده از تجهیزات استاندارد و توجه به دستورالعمل تولید کننده، نقش مهمی در طول عمر کلید و موتور دارد. در نهایت، مطالعه مداوم و آشنایی با آموزش سیم‌ کشی موتور کلید اشنایدر کمک می‌کند تکنسین با سرعت و دقت بیشتری این تجهیزات پیچیده را نصب و راه‌اندازی کند.

سخن پایانی

در پایان، آنچه اهمیت دارد این است که موتور کلید اتوماتیک اشنایدر تنها یک تجهیز جانبی ساده نیست، بلکه قلب عملیات کنترل و مانور از راه دور در تابلوهای برق محسوب می‌شود. عواملی از جمله آشنایی کامل با نقشه موتور کلید اتوماتیک اشنایدر، شناسایی صحیح ترمینال‌ها و رعایت اصول سیم‌ کشی باعث می‌شوند کلید اتوماتیک در شرایط مختلف بارگذاری، قطع اضطراری و عملیات تغذیه پایدار، بدون کوچک‌ترین خطایی عمل کند. بسیاری از مشکلاتی که در پروژه‌های صنعتی مشاهده می‌شود—از قطع ناگهانی برق تا سوختن موتور کلید—به دلیل وجود اشتباه جهت انتخاب نوع موتور، سیم‌کشی اشتباه یا نادیده گرفتن استانداردهای ایمنی است.

با رعایت نکات این آموزش می‌توانید هم از آسیب‌های احتمالی پیشگیری کنید و هم عمر کلیدهای اتوماتیک را افزایش دهید. توصیه می‌شود قبل از نصب نهایی، نقشه فنی را با مدل کلید تطبیق دهید و در صورت نیاز از تجهیزات جانبی مانند کنتاکت کمکی یا شستی‌های استاندارد استفاده کنید. همچنین در صورت طراحی تابلو برق جدید، انتخاب موتور کلید مطابق سری کلید (NSX، NS یا Masterpact) باعث کاهش هزینه و جلوگیری از ناسازگاری‌های فنی خواهد شد. ما در آزما صنعت نوین به عنوان نمایندگی اشنایدر همیشه در کنار شما هستیم تا بتوانیم با مشاوره تخصصی بهترین انتخاب را به شما عزیران معرفی کنیم.
