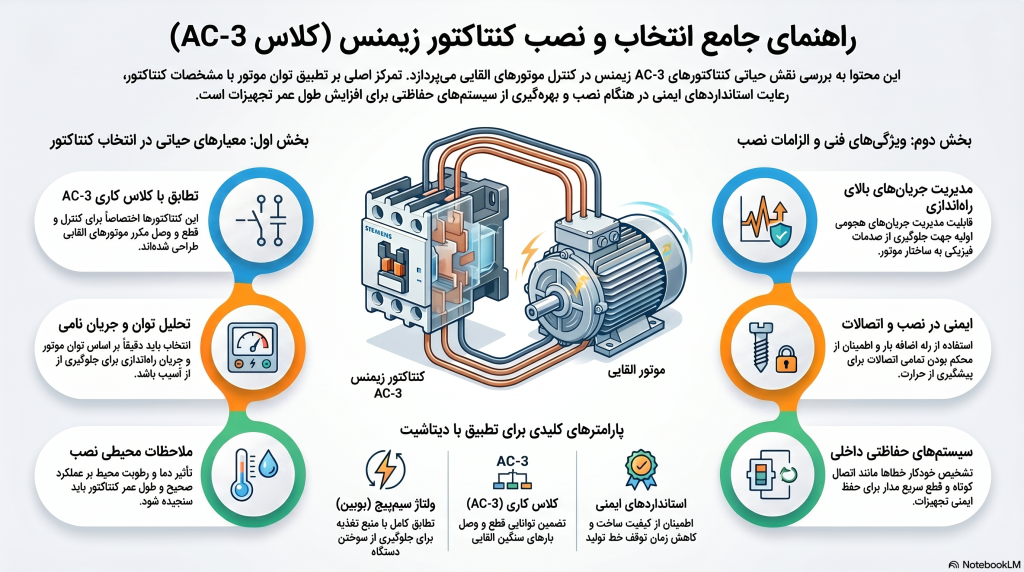

انتخاب کنتاکتور زیمنس بر اساس کلاس کاری AC-3 و توان موتور

انتخاب کنتاکتور زیمنس بر اساس کلاس کاری AC-3 و توان موتور، یکی از اجزای کلیدی در کنترل بارهای الکتریکی و مدیریت سیستم‌های الکتریکی صنعتی است. انتخاب صحیح این کنتاکتورها، بخصوص در کاربردهایی که نیاز به کنترل مکرر موتورها دارند، از اهمیت بسیار ویژه‌ای برخوردار است. کنتاکتور زیمنس با کلاس کاری AC-3 برای کنترل موتورها طراحی شده‌ است و امکان قطع و وصل مکرر بارهای الکتریکی را فراهم می‌نماید. این کنتاکتور  در صنایع مختلفی مانند خودروسازی، خدمات عمومی و صنایع سنگین کاربرد خواهد داشت. با افزایش نیاز به کارایی بالاتر و کاهش زمان توقف، انتخاب کنتاکتور مناسب می‌تواند تاثیر چشمگیری بر بهره‌وری داشته باشد. بنابراین نیاز به یک راهنمای تخصصی خواهید داشت تا بتوانید متناسب با نیاز خود بهترین تصمیم را بگیرید.

کلاس کاری AC-3 چیست؟

کلاس کاری AC-3 یکی از مهم‌ترین دسته‌بندی‌های استاندارد IEC 60947 برای کنتاکتورها است که به طور ویژه برای راه‌اندازی و قطع موتورهای القایی قفس سنجابی طراحی شده است. در صنایع مختلف، بخش عمده‌ای از مصرف‌کنندگان برق را موتورهای سه فاز تشکیل می‌دهند و به همین دلیل انتخاب کنتاکتور با کلاس کاری مناسب اهمیت زیادی دارد. در کلاس کاری AC-3، کنتاکتور وظیفه دارد موتور را در حالت راه‌اندازی روشن کرده و زمانی که موتور در حال کار عادی است، مدار را قطع کند. در لحظه استارت موتور، جریان مصرفی می‌تواند ۵ تا ۷ برابر جریان نامی باشد. به همین دلیل کنتاکتورهای AC-3 به گونه‌ای طراحی شده‌اند که این جریان‌های هجومی را بدون آسیب دیدن تحمل کنند.

از مهم‌ترین کاربردهای کنتاکتورهای AC-3 می‌توان به موارد زیر اشاره کرد:

• کنترل الکتروموتورهای سه فاز
• راه‌اندازی پمپ‌ها
• کنترل فن‌های صنعتی
• سیستم‌های تهویه مطبوع
• نوار نقاله‌ها
• کمپرسورها

امروزه تقریبا تمامی کنتاکتورهای صنعتی مورد استفاده در تابلوهای برق موتوری بر اساس کلاس کاری AC-3 انتخاب می‌شوند. بنابراین هنگام خرید کنتاکتور زیمنس باید علاوه بر جریان نامی، مقدار توان موتور و کلاس کاری AC-3 نیز بررسی شود تا تجهیز انتخاب شده عملکردی مطمئن و ایمن داشته باشد.

وظایف کنتاکتور زیمنس بر اساس کلاس کاری AC-3

کنتاکتور زیمنس کلاس کاری AC-3 و توان موتور، یک جزء حیاتی در سیستم‌های الکتریکی صنعتی است که به‌منظور کنترل و مدیریت موتورها طراحی شده است. این کنتاکتورها برای بارهای القایی، مثل موتورهای AC که نیاز به قطع و وصل مکرر دارند، توسعه یافته‌اند. یکی از وظایف اصلی کنتاکتور زیمنس AC-3، قطع و وصل بار با حداکثر ایمنی و حداقل آسیب به موتور است. همچنین، این دستگاه‌ به سیستم‌های حفاظتی مجهز می‌باشد که در صورت بروز خطاهایی مانند اضافه بار یا اتصال کوتاه، به‌طور خودکار عمل کرده و موتور را قطع می‌کند. به این ترتیب، ایمنی تجهیزات افزایش یافته و خطرات احتمالی کاهش می‌یابد. در زمان راه‌اندازی، کنتاکتور زیمنس AC-3 می‌تواند جریان‌های بالا را مدیریت کند تا از صدمات اولیه به موتور جلوگیری نماید.

<< برای مشاهده مشخصات فنی، قیمت روز و مدل‌های مختلف، می‌توانید صفحه کنتاکتور زیمنس را بررسی کنید >>

جدول انتخاب کنتاکتور زیمنس سری 3RT بر اساس توان موتور

انتخاب کنتاکتور زیمنس سری 3RT بر اساس توان موتور یکی از مهم‌ترین مراحل طراحی تابلو برق و مدارهای فرمان صنعتی است. کنتاکتورهای سری 3RT زیمنس مطابق استاندارد IEC 60947 تولید شده‌اند و برای کنترل موتورهای سه فاز در کلاس کاری AC-3 طراحی شده‌اند. در این کلاس کاری، کنتاکتور باید بتواند جریان راه‌اندازی موتور را تحمل کرده و در زمان کارکرد عادی موتور، عملیات قطع و وصل را با اطمینان انجام دهد.

برای انتخاب صحیح کنتاکتور، تنها توجه به آمپر کافی نیست. مهندس برق باید توان موتور، ولتاژ کاری، جریان نامی، تعداد دفعات قطع و وصل، شرایط محیطی و کلاس کاری را نیز بررسی کند. به عنوان مثال یک موتور 7.5 کیلووات در شبکه 400 ولت معمولا به کنتاکتوری با جریان AC-3 حدود 18 آمپر نیاز دارد، در حالی که برای موتور 15 کیلووات باید از مدل‌هایی با ظرفیت 32 آمپر استفاده شود. سری 3RT زیمنس به دلیل طول عمر مکانیکی بالا، قابلیت نصب تجهیزات جانبی، عملکرد مطمئن در محیط‌های صنعتی و سازگاری کامل با بی‌متال‌های زیمنس، یکی از پرکاربردترین خانواده‌های کنتاکتور در صنایع نفت، گاز، پتروشیمی، صنایع غذایی، ماشین‌سازی و اتوماسیون صنعتی محسوب می‌شود.

ویژگی‌های برجسته کنتاکتور کلاس کاری AC-3 و توان موتور

• طراحی و ساخت باکیفیت: این کنتاکتور با استفاده از مواد باکیفیت و طرح‌های مهندسی پیشرفته تولید می‌شود که به طول عمر بالای آن‌ کمک می‌کند. به ‌این ‌ترتیب، نیاز به تعویض مکرر کنتاکتور به حداقل می‌رسد.
• قابلیت تحمل بارهای سنگین: کنتاکتور AC-3 به گونه ای طراحی شده ‌است که می تواند بارهای الکتریکی سنگین را تحمل نماید.
• ایمنی و کارایی: با داشتن سیستم‌های حفاظتی داخلی، این کنتاکتور می‌تواند خطاهای احتمالی را شناسایی کند و در صورت بروز مشکل، به ‌طور خودکار موتور را قطع نماید.
• نصب و راه‌اندازی آسان: طراحی مناسب و وضوح در مستندات فنی، به مهندسان کمک کرده تا کنتاکتور را سریع و بدون پیچیدگی، نصب و راه‌اندازی کنند.

تفاوت کلاس کاری AC1 و AC3 در کنتاکتور زیمنس

یکی از رایج‌ترین اشتباهات در انتخاب کنتاکتور زیمنس، عدم توجه به تفاوت کلاس‌های کاری AC1 و AC3 است. بسیاری از کاربران تنها به جریان نامی درج شده روی کنتاکتور توجه می‌کنند، در حالی که کلاس کاری تاثیر مستقیمی بر ظرفیت واقعی تجهیز دارد. کلاس کاری AC1 برای بارهای مقاومتی طراحی شده است. تجهیزاتی مانند هیترهای صنعتی، المنت‌های حرارتی، کوره‌های برقی و سیستم‌های روشنایی در این دسته قرار می‌گیرند.

این بارها جریان راه‌اندازی بسیار کمی دارند و هنگام قطع و وصل، تنش شدیدی به کنتاکتور وارد نمی‌شود. در مقابل، کلاس کاری AC3 مخصوص موتورهای القایی سه فاز است. موتورهای الکتریکی هنگام استارت جریان بسیار زیادی از شبکه دریافت می‌کنند و در زمان قطع نیز انرژی ذخیره شده در سیم‌پیچ‌ها باعث ایجاد قوس الکتریکی می‌شود. به همین دلیل کنتاکتورهای AC3 دارای طراحی مقاوم‌تر و کنتاکت‌های قدرتمندتری هستند.

مهم‌ترین تفاوت‌های AC1 و AC3 عبارت‌اند از:

• AC1 برای بارهای مقاومتی استفاده می‌شود.
• AC3 برای بارهای موتوری کاربرد دارد.
• جریان نامی AC1 معمولا بیشتر از AC3 درج می‌شود.
• استهلاک کنتاکتور در AC3 بیشتر است.
• طراحی کنتاکتورهای AC3 برای تحمل جریان هجومی انجام شده است.

«در صورت نیاز به مشاوره انتخاب کنتاکتور متناسب با توان موتور، کارشناسان نمایندگی زیمنس آماده راهنمایی شما هستند.»

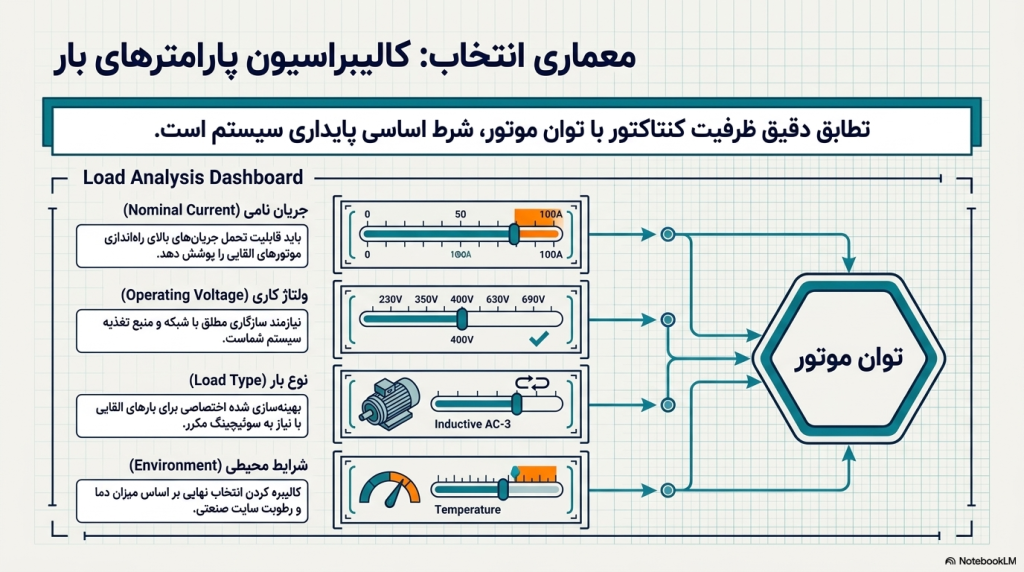

تحلیل نیازهای بار در انتخاب کنتاکتور زیمنس AC-3

در تحلیل نیازهای بار برای انتخاب کنتاکتور زیمنس با کلاس کاری AC-3، توجه به جوانب مختلف از جمله نوع بار الکتریکی، جریان نامی، ولتاژ کاری و شرایط محیطی اهمیت دارد. کنتاکتورهای AC-3 برای کنترل موتورهای القایی طراحی شده‌اند و باید قابلیت تحمل جریان‌های بالای راه‌اندازی این موتورها را داشته باشند. علاوه بر این، مشخصات فنی کنتاکتور باید با ولتاژ و جریان سیستم الکتریکی شما سازگار باشد تا از عملکرد صحیح آن اطمینان حاصل شود. شرایط محیطی نظیر دما و رطوبت هم از جمله عوامل مهمی هستند که در انتخاب کنتاکتور مناسب باید مدنظر قرار گیرند.

در مدارهای موتوری، استفاده همزمان از کنتاکتور و بی متال زیمنس نقش مهمی در حفاظت از موتور در برابر اضافه بار دارد. اگر قصد خرید بی متال زیمنس را دارید با کارشناسان آزما صنعت نوین تماس حاصل فرمایید.

چگونه کنتاکتور زیمنس را بر اساس توان موتور انتخاب کنیم؟

انتخاب کنتاکتور زیمنس بر اساس توان موتور یکی از مهم‌ترین مراحل طراحی مدار فرمان و قدرت است. اگر کنتاکتور کوچکتر از نیاز موتور انتخاب شود، کنتاکت‌ها به سرعت آسیب دیده و طول عمر تجهیز کاهش می‌یابد. از طرف دیگر انتخاب کنتاکتور بیش از حد بزرگ نیز هزینه پروژه را افزایش می‌دهد. برای انتخاب صحیح کنتاکتور، ابتدا باید توان موتور مشخص شود. این مقدار معمولا بر حسب کیلووات (kW) روی پلاک موتور درج شده است. سپس جریان نامی موتور از روی پلاک یا جدول‌های استاندارد استخراج می‌شود.

مراحل انتخاب کنتاکتور عبارت‌اند از:

1. تعیین توان موتور
2. تعیین ولتاژ کاری موتور
3. محاسبه یا استخراج جریان نامی
4. انتخاب کلاس کاری AC-3
5. انتخاب مدل مناسب کنتاکتور

به عنوان مثال:

• موتور 4 کیلووات → جریان تقریبی 8 آمپر
• موتور 7.5 کیلووات → جریان تقریبی 15 آمپر
• موتور 11 کیلووات → جریان تقریبی 22 آمپر
• موتور 15 کیلووات → جریان تقریبی 30 آمپر

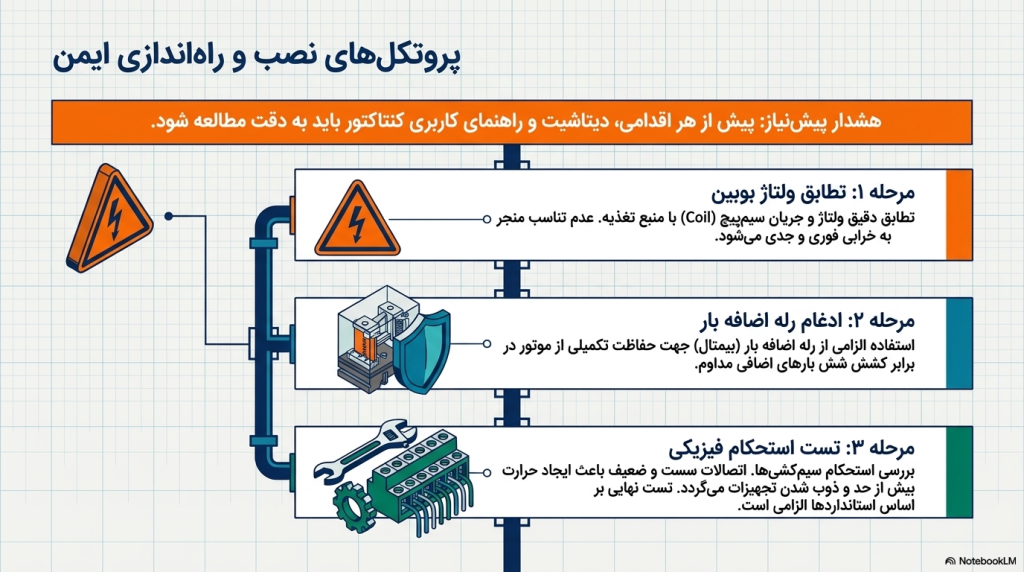

نکات مهم در هنگام نصب کنتاکتور زیمنس با کلاس کاری AC-3

نصب کنتاکتور زیمنس نیازمند توجه به جزئیات مهمی است تا از کارایی و ایمنی سیستم اطمینان حاصل شود. قبل از هر اقدامی، حتما به مطالعه دیتاشیت و راهنمای کاربری کنتاکتور پرداخته و از مشخصات فنی آن مطلع شوید. اولین نکته حیاتی، تطابق ولتاژ و جریان سیم‌پیچ کنتاکتور با ولتاژ و جریان منبع تغذیه است. این تطابق برای عملکرد صحیح و مطلوب دستگاه ضروری است. عدم تناسب بین نیروگاه برق و کنتاکتور می‌تواند به خرابی‌های جدی منجر شود. استفاده از رله اضافه بار هم بسیار حائز اهمیت است.

این رله‌ها برای حفاظت از موتور در برابر بارهای اضافی طراحی شده‌اند و فعال‌سازی آن‌ها می‌تواند از آسیب به تجهیزات جلوگیری کند. سپس، اطمینان حاصل نمایید که سیم‌کشی به درستی انجام شده و اتصالات محکم هستند. اتصالات ضعیف ممکن است باعث حرارت بیش از حد و آسیب به دستگاه شوند. در نهایت، یک بار دیگر تمامی اتصالات را بررسی کرده و مطمئن شوید که همه چیز به درستی و مطابق با استانداردها نصب شده است.

در بسیاری از تابلوهای اتوماسیون صنعتی، فرمان قطع و وصل کنتاکتور توسط PLC زیمنس صادر می‌شود اگر برای پروژه صنعتی خود قصد خرید PLC زیمنس دارید، می توانید با کارشناسان ما در ارتباط باشید.

رایج‌ترین اشتباهات در انتخاب کنتاکتور زیمنس

انتخاب نادرست کنتاکتور زیمنس می‌تواند منجر به خرابی تجهیزات، توقف خط تولید و افزایش هزینه‌های تعمیرات شود. بسیاری از مشکلاتی که در تابلوهای برق مشاهده می‌شوند، ناشی از انتخاب اشتباه کنتاکتور هستند. یکی از رایج‌ترین اشتباهات، انتخاب کنتاکتور صرفا بر اساس جریان نامی است. بسیاری از افراد به عدد آمپر درج شده روی کنتاکتور توجه می‌کنند اما کلاس کاری AC-3 را در نظر نمی‌گیرند.

 در حالی که ظرفیت واقعی کنتاکتور برای موتور باید بر اساس AC-3 بررسی شود.اشتباه مهم دیگر، نادیده گرفتن جریان راه‌اندازی موتور است. موتورهای القایی هنگام استارت چند برابر جریان نامی مصرف می‌کنند و اگر کنتاکتور ظرفیت کافی نداشته باشد، کنتاکت‌ها دچار سوختگی خواهند شد.

برخی خطاهای متداول دیگر عبارت‌اند از:

• انتخاب ولتاژ نامناسب بوبین
• عدم استفاده از بی‌متال حفاظتی
• انتخاب کنتاکتور بدون در نظر گرفتن شرایط محیطی
• بی‌توجهی به تعداد دفعات قطع و وصل در ساعت
• استفاده از کنتاکتور AC1 برای بار موتوری
• عدم بررسی توان واقعی موتور روی پلاک

راهنمای خرید کنتاکتور زیمنس از نمایندگی زیمنس

جهت انتخاب مناسب‌ترین کنتاکتور زیمنس، توجه به توان موتور و تطابق آن با مشخصات کنتاکتور ضروری است. همچنین، اطمینان از اینکه محصول انتخابی دارای تمام استانداردهای ایمنی و کیفیت باشد، برای جلوگیری از خرابی و آسیب به تجهیزات اهمیت دارد. در صورتی که به دنبال خرید کنتاکتور زیمنس هستید، پیشنهاد می‌شود حتما به ویژگی‌های فنی و بازخورد مشتریان توجه کنید. این اطلاعات می‌تواند به شما در انتخاب محصولی مطمئن و کارآمد کمک کند.

از طرفی، بهتر است از نمایندگی‌های معتبر برای خرید کنتاکتورها اقدام نمایید تا به خدمات پس از فروش و گارانتی دسترسی داشته باشید. با توجه به پیشرفت‌های تکنولوژیکی و تغییرات در بازار، قیمت‌ها هم ممکن است متفاوت باشد. بنابراین، مقایسه قیمت‌ها و امکانات مختلف قبل از خرید کنتاکتور زیمنس، می‌تواند به شما در اتخاذ تصمیمی مناسب کمک کند.

کلام آخر

انتخاب کنتاکتور زیمنس ، نیاز به دقت و شناخت فنی دارد. با توجه به ویژگی‌ها و معیارهای اصل انتخاب، می‌توانید از عملکرد بهینه و ایمن کنتاکتورها در سیستم‌های الکتریکی خود بهره‌برداری کنید. رعایت نکات ذکرشده و استفاده از مشاوره‌های تخصصی، به شما این اطمینان را می‌دهد که بهترین گزینه را برای پروژه خود انتخاب کرده‌اید.
