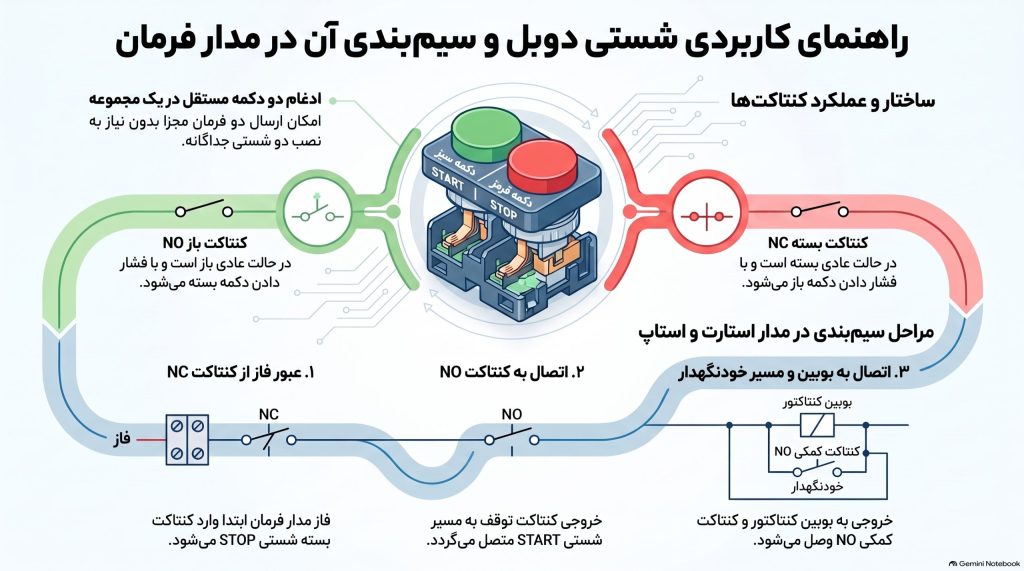

شستی دوبل چیست؟ آموزش سیم بندی، نقشه و کاربرد شستی دوبل

شستی دوبل چیست؟

در مدارهای فرمان و سیستم‌ های کنترلی، تجهیزات مختلفی برای ارسال فرمان به بخش ‌های اجرایی به کار می ‌روند. شستی دوبل یکی از تجهیزات پرکاربرد در این حوزه است. هنگام طراحی یا اجرای مدارهای کنترل، این پرسش مطرح می ‌شود که شستی دوبل چیست و چه تفاوتی با سایر کلیدهای فشاری دارد.

شستی دوبل نوعی کلید فشاری است که دو دکمه مستقل را در یک مجموعه واحد در اختیار کاربر قرار می ‌دهد. هر دکمه فرمان متفاوتی را به مدار ارسال می کند. این ویژگی باعث می ‌شود که بتوان دو عملکرد مجزا را بدون نیاز به نصب دو شستی جداگانه کنترل کرد. در بیشتر مدارهای فرمان، یکی از دکمه‌ ها برای راه‌ اندازی و دکمه دیگر برای توقف تجهیزات مورد استفاده قرار می ‌گیرد. به همین دلیل، این محصول در تابلوهای برق، ماشین ‌آلات صنعتی و سیستم‌ های کنترلی کاربرد فراوانی دارد.

برای آشنایی با انواع تجهیزات فرمان و بررسی مدل‌های مختلف پوش باتن اشنایدر، می‌توانید مشخصات و کاربردهای این تجهیزات را در صفحه مربوطه بررسی کنید.

آشنایی با ساختار شستی دوبل + سیم بندی

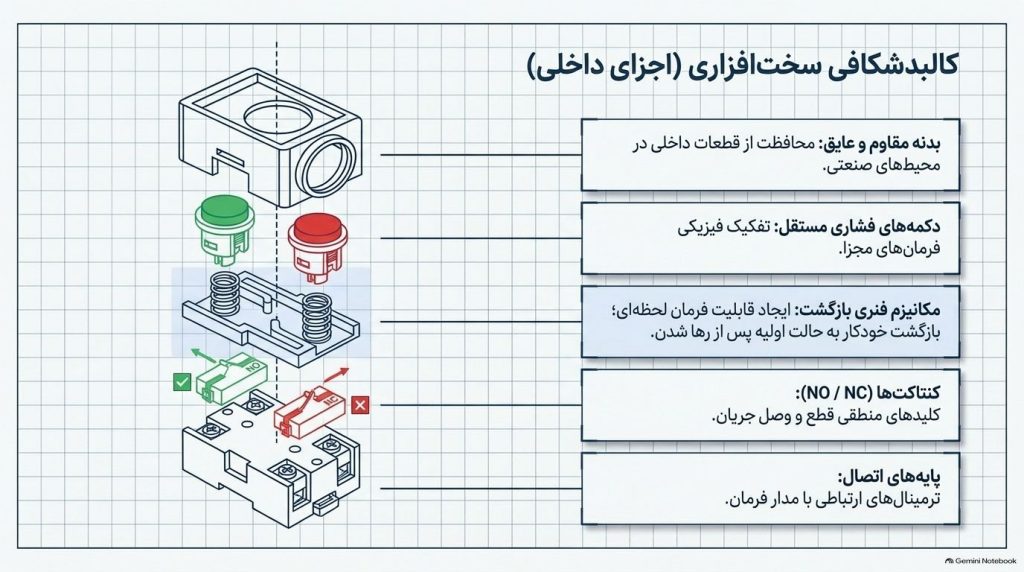

برای این که بهتر بدانیم شستی دوبل چیست، لازم است اجزای تشکیل ‌دهنده آن را بررسی کنیم. شستی دوبل از چند بخش اصلی تشکیل شده است که هرکدام وظیفه مشخصی بر عهده دارند. از مهم ‌ترین اجزای این نوع تجهیز می توان موارد زیر را نام برد:

• بدنه مقاوم و عایق
• دو دکمه فشاری مستقل
• کنتاکت ‌های باز (NO)
• کنتاکت ‌های بسته (NC)
• مکانیزم فنری بازگشت
• پایه ‌های اتصال به مدار

هر دکمه به مجموعه ‌ای از کنتاکت ‌ها متصل می ‌شود. هنگام فشرده شدن دکمه، وضعیت کنتاکت تغییر می ‌کند و فرمان موردنظر به مدار ارسال می‌ شود. پس از رها شدن دکمه نیز فنر داخلی آن را به حالت اولیه باز می ‌گرداند. این ساختار باعث می ‌شود دو فرمان مجزا بدون ایجاد تداخل در یک مجموعه واحد قرار بگیرند. برای خرید و مشاوره تخصصی تجهیزات برق صنعتی، نمایندگی اشنایدر انتخاب مطمئنی برای پروژه‌های شما است.

در مدارهای فرمان موتور، انتخاب صحیح کنتاکتور اشنایدر اهمیت زیادی دارد و باید متناسب با توان موتور و مشخصات مدار انتخاب شود.

نقشه سیم‌بندی شستی دوبل در مدار فرمان

در مدارهای فرمان، نقشه سیم‌بندی شستی دوبل باید به‌گونه‌ای طراحی شود که هر یک از دکمه‌ها فرمان مشخصی را به مدار ارسال کند. در کاربرد رایج استارت و استاپ، معمولاً شستی توقف دارای کنتاکت NC و شستی راه‌اندازی دارای کنتاکت NO است. به این ترتیب، مسیر فرمان در حالت عادی برقرار بوده و با فشردن شستی استارت، فرمان وصل به کنتاکتور ارسال می‌شود.

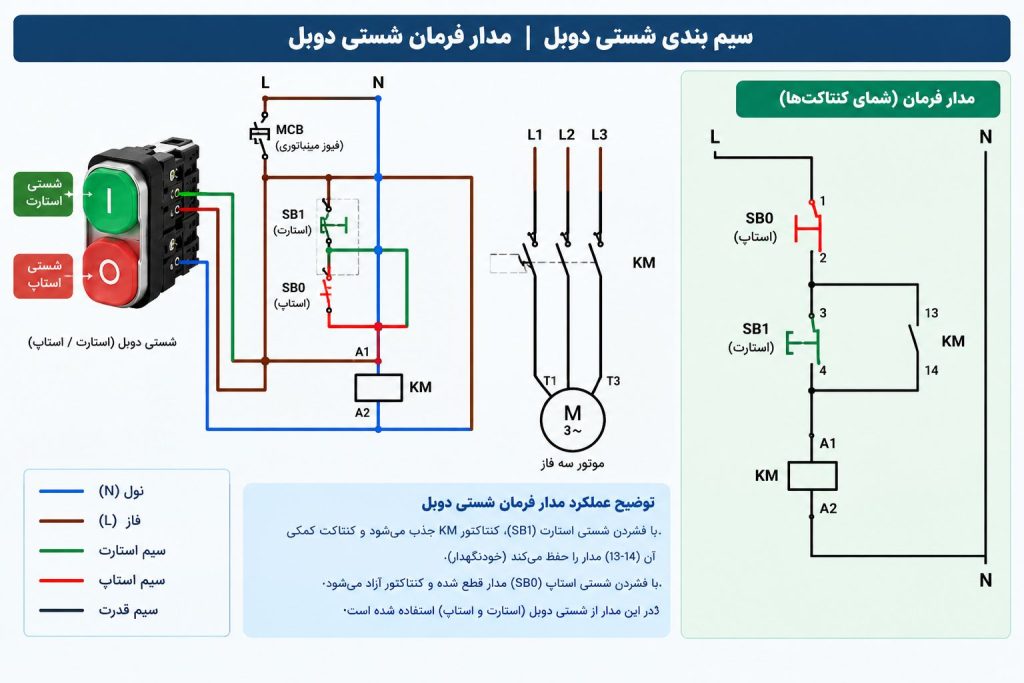

نقشه سیم‌بندی شستی دوبل استارت و استاپ

در یک مدار متداول، ابتدا فاز مدار فرمان از کنتاکت بسته شستی STOP عبور می‌کند و سپس به مسیر شستی START می‌رسد. با فشردن START، کنتاکت NO بسته شده و جریان به بوبین کنتاکتور می‌رسد. برای حفظ وضعیت کنتاکتور پس از رها کردن شستی، از یک کنتاکت کمکی NO کنتاکتور به‌عنوان مسیر خودنگهدار استفاده می‌شود.

در تابلوهای برق فشار ضعیف، کلید هوایی اشنایدر برای حفاظت و قطع‌و‌وصل مدارهای با جریان بالا مورد استفاده قرار می‌گیرد.

اتصال شستی دوبل به کنتاکتور

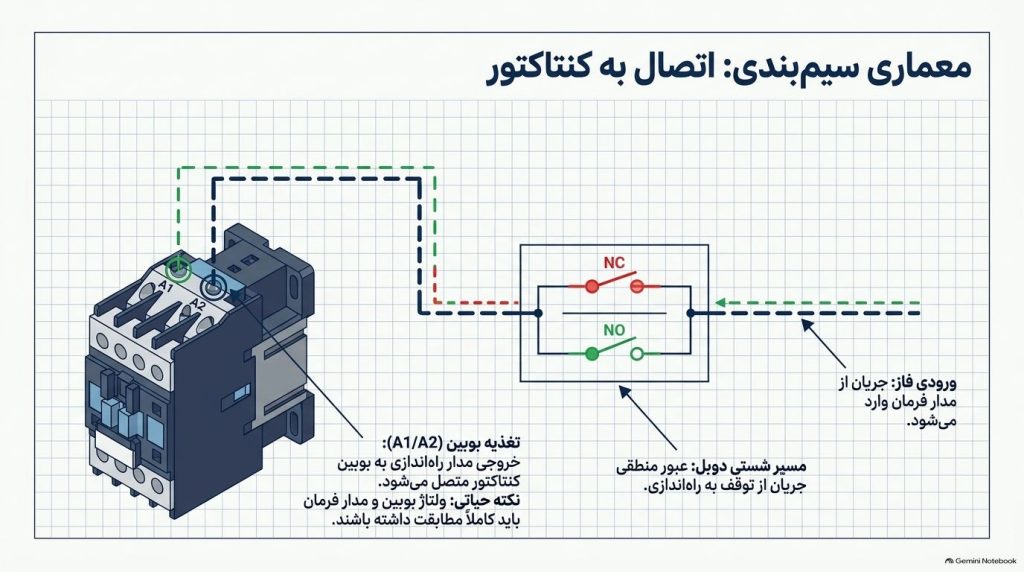

در اتصال شستی دوبل به کنتاکتور، خروجی مدار توقف و راه‌اندازی به مدار بوبین کنتاکتور متصل می‌شود. ترمینال‌های A1 و A2 بوبین نیز باید متناسب با ولتاژ نامی آن به مدار فرمان متصل شوند. در این مرحله، ولتاژ بوبین کنتاکتور و ولتاژ مدار فرمان باید با مشخصات تجهیزات مطابقت داشته باشد.

نقش کنتاکت NO و NC در سیم‌بندی شستی دوبل

کنتاکت NO در حالت عادی باز است و با فشار دادن شستی بسته می‌شود؛ بنابراین برای ارسال فرمان‌هایی مانند START کاربرد دارد. کنتاکت NC در حالت عادی بسته است و با فشار دادن شستی باز می‌شود؛ به همین دلیل معمولاً برای فرمان STOP استفاده می‌شود. تشخیص صحیح این دو کنتاکت، یکی از مهم‌ترین مراحل سیم‌بندی مدار فرمان است.

بررسی نحوه عملکرد شستی دوبل

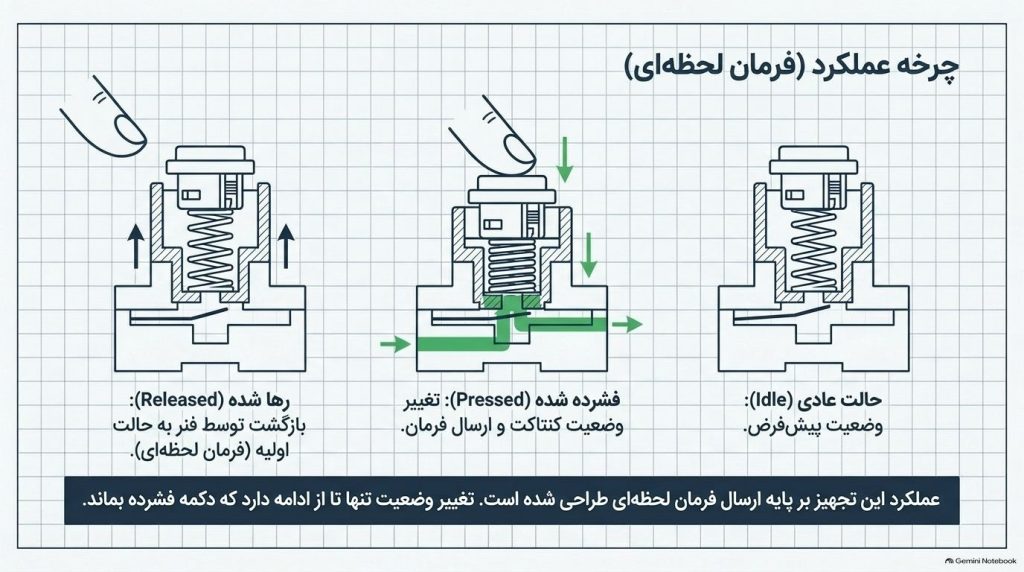

یکی از موضوعات مهم در پاسخ به این سوال که شستی دوبل چیست، بررسی نحوه عملکرد آن است. عملکرد این تجهیز بر پایه ارسال فرمان لحظه ‌ای طراحی شده است. هنگامی که اپراتور یکی از دکمه ‌ها را فشار می ‌دهد، کنتاکت مربوط به آن تغییر وضعیت می ‌دهد. این تغییر تا زمانی ادامه دارد که دکمه در حالت فشرده باقی بماند. پس از آزاد شدن دکمه، کنتاکت به وضعیت اولیه باز می ‌گردد. به همین دلیل، شستی دوبل برای فرمان‌ های لحظه ‌ای انتخاب مناسبی محسوب می شود. در بسیاری از مدارها، فعال شدن تجهیزات از طریق یک شستی و متوقف شدن آن ‌ها از طریق شستی دوم انجام می ‌شود.

برای آشنایی دقیق‌تر با نحوه نصب و عملکرد موتور کلید اتوماتیک، بررسی نقشه موتور کلید اتوماتیک می‌تواند به درک مسیرهای فرمان و اتصال تجهیزات کمک کند.

کاربرد شستی دوبل در مدارهای کنترل

یکی از دلایل استفاده گسترده از این تجهیز، کاربردهای متعدد آن است. کاربرد شستی دوبل تنها به روشن و خاموش کردن دستگاه ‌ها محدود نمی‌ شود و در بخش ‌های مختلف سیستم ‌های کنترلی قابل استفاده است. از مهم‌ ترین موارد کاربرد شستی دوبل می ‌توان به کنترل موتورهای الکتریکی، راه ‌اندازی و توقف کنتاکتورها، کنترل تجهیزات اتوماسیون و مدیریت مدارهای روشنایی اشاره کرد. همچنین، فرمان‌ دهی به رله ‌ها، کنترل ماشین ‌آلات تولیدی و استفاده در مدارهای  PLCاز دیگر کاربردهای شستی دوبل به شمار می آیند. برای انتخاب و تأمین تجهیزات برق صنعتی زیمنس، نمایندگی زیمنس با ارائه مشاوره تخصصی همراه پروژه‌های شماست.

شستی دوبل فرمان چیست؟

یکی از رایج‌ ترین انواع این محصول، شستی دوبل فرمان است. این مدل به ‌طور مستقیم در مدارهای کنترل مورد استفاده قرار می ‌گیرد و اغلب شامل دو دکمه با وظایف متفاوت است. در اغلب موارد دکمه سبز برای فرمان START  و دکمه قرمز برای فرمان STOP به کار می رود. هنگام فشردن دکمه استارت، جریان به بوبین کنتاکتور می ‌رسد و مدار فعال می‌ شود. با فشردن دکمه توقف، مسیر جریان قطع می شود و دستگاه از کار می‌ ایستد.

شماره پایه‌های شستی دوبل و نحوه تشخیص NO و NC

شماره پایه‌های شستی دوبل بسته به برند و مدل محصول متفاوت است؛ بنابراین برای سیم‌بندی دقیق باید به نقشه روی بدنه یا دیتاشیت سازنده مراجعه کرد. در بسیاری از تجهیزات فرمان، کنتاکت‌های NO و NC با شماره ترمینال مشخص می‌شوند. برای تشخیص دقیق نیز می‌توان از مولتی‌متر در حالت تست پیوستگی استفاده کرد. در حالت عادی، پایه‌های NC باید اتصال الکتریکی داشته باشند، در حالی که پایه‌های NO فاقد اتصال هستند. با فشار دادن شستی، وضعیت این کنتاکت‌ها تغییر می‌کند. بنابراین علاوه بر شماره پایه، بررسی وضعیت واقعی کنتاکت پیش از اتصال به مدار اهمیت دارد.

سیم بندی شستی دوبل

درک صحیح سیم ‌بندی به فهم بهتر این موضوع کمک می‌ کند که شستی دوبل چیست و چگونه در مدار قرار می ‌گیرد. بیشتر شستی ‌های دوبل دارای دو نوع کنتاکت باز و بسته هستند. در مدارهای استارت و استاپ، معمولاً دکمه توقف از نوع NC و دکمه راه ‌اندازی از نوع NO انتخاب می ‌شود. به طور معمول، روند کلی سیم ‌بندی به این صورت است:

• فاز ابتدا وارد کنتاکت توقف (Stop) می ‌شود.
• سپس خروجی کنتاکت به بوبین کنتاکتور متصل می‌ گردد.
• شستی استارت (Start) در مسیر فرمان مدار قرار می ‌گیرد.
• در نهایت، مدار خودنگهدار برای حفظ وضعیت وصل کنتاکتور پس از رها شدن شستی استارت ایجاد می ‌شود.

نکات مهم در سیم بندی شستی دوبل

برای دستیابی به عملکرد مطلوب در سیم بندی شستی دوبل باید چند نکته را رعایت کرد:

• تشخیص صحیح پایه ‌های NO و NC
• استفاده از سیم مناسب مدار فرمان
• جلوگیری از اشتباه در اتصال ورودی و خروجی
• بررسی عملکرد فنر قبل از نصب
• تست مدار قبل از راه‌ اندازی نهایی

در مدارهای کنترل کلیدهای هوایی، آشنایی با مدار فرمان کلید هوایی اشنایدر برای اجرای صحیح فرمان‌های وصل، قطع و تریپ اهمیت دارد.

شستی دوبل اشنایدر چه ویژگی ‌هایی دارد؟

در میان برندهای فعال در حوزه تجهیزات برق صنعتی، شستی دوبل اشنایدر از محصولات شناخته ‌شده و پرکاربرد به شمار می ‌رود. این تجهیز توسط شرکت اشنایدر الکتریک تولید شده و در انواع تابلوهای برق و مدارهای فرمان مورد استفاده قرار می ‌گیرد.

از مهم‌ ترین ویژگی ‌های شستی دوبل اشنایدر می ‌توان به موارد زیر اشاره کرد:

• کیفیت ساخت بالا
• طول عمر مکانیکی مناسب
• عملکرد دقیق و پایدار کنتاکت ‌ها
• مقاومت مطلوب در محیط‌ های صنعتی
• نصب و راه اندازی آسان
• طراحی ماژولار و قابلیت تعویض قطعات

مدار استارت و استاپ با شستی دوبل چگونه کار می‌کند؟

در مدار استارت و استاپ با شستی دوبل، شستی STOP معمولاً به‌صورت NC و شستی START به‌صورت NO در مدار فرمان قرار می‌گیرند. در حالت عادی، مسیر فرمان از کنتاکت NC عبور می‌کند. با فشار دادن START، کنتاکت NO بسته شده و جریان به بوبین کنتاکتور می‌رسد؛ در نتیجه کنتاکتور وصل می‌شود. پس از رها کردن START، کنتاکت کمکی NO کنتاکتور مسیر خودنگهدار را برقرار می‌کند و بوبین همچنان فعال می‌ماند. با فشار دادن STOP، کنتاکت NC باز شده و جریان بوبین قطع می‌شود. در نتیجه کنتاکتور آزاد شده و تجهیز متصل به آن متوقف می‌شود.

اگر هدف، آشنایی با اصول اتصال کنتورهای دیجیتال است، بررسی نحوه وصل کنتور دیجیتال می‌تواند مراحل و نکات مهم سیم‌بندی را مشخص کند.

تفاوت شستی تکی با شستی دوبل چیست؟

برای درک کامل این که شستی دوبل چیست، مقایسه آن با شستی تکی اهمیت زیادی دارد. در شستی تکی تنها یک فرمان در اختیار کاربر قرار می ‌گیرد. بنابراین برای اجرای دو عملکرد مجزا باید از دو شستی مستقل استفاده شود. در مقابل، شستی دوبل دارای دو دکمه در یک مجموعه است. به طور کلی، استفاده از شستی دوبل باعث کاهش فضای اشغال ‌شده در تابلو برق می ‌شود. همچنین، تعداد تجهیزات مورد نیاز را کاهش می ‌دهد و سیم‌ کشی مدار را منظم ‌تر می‌ کند. نصب این تجهیز سریع‌ انجام می ‌شود و اپراتور دسترسی آسانی به کلیدهای کنترلی خواهد داشت. به همین دلیل، شستی دوبل در بسیاری از پروژه‌ ها به ‌عنوان گزینه ‌ای مناسب و کاربردی مورد استفاده قرار می ‌گیرد.

محدودیت ‌های انتخاب شستی دوبل

هر تجهیز الکتریکی در کنار مزایای خود دارای معایب و محدودیت ‌هایی نیز هست و شستی دوبل هم از این قاعده مستثنی نیست. در صورت آسیب ‌دیدگی شستی دوبل، ممکن است کل مجموعه نیاز به تعویض داشته باشد؛ چرا که تعمیر برخی از مدل ‌های آن دشوار است و امکان تغییر ساختار داخلی آن محدود می باشد. همچنین، در بعضی کاربردهای خاص، استفاده از شستی‌ های جداگانه انعطاف بیشتری ایجاد می ‌کنند. البته ذکر این نکته ضروری است که این محدودیت ها در برابر مزیت های متعدد شستی دوبل چندان قابل توجه نیستند.

اگر بخواهیم به ‌صورت خلاصه توضیح دهیم شستی دوبل چیست، باید آن را یک کلید دوگانه بدانیم که امکان ارسال دو فرمان مستقل را فراهم می آورد. به طور کلی، شستی دوبل در مدارهای فرمان نقش مهمی دارد و به ساده ‌تر شدن طراحی سیستم ‌های کنترل کمک می ‌کند.

پیش از استفاده از کنتاکتور در مدار فرمان، می‌توان با روش‌های استاندارد تست سالم بودن کنتاکتور، وضعیت کنتاکت‌ها و بوبین را بررسی کرد.

تست شستی دوبل با مولتی‌متر؛ چگونه سالم بودن آن را بررسی کنیم؟

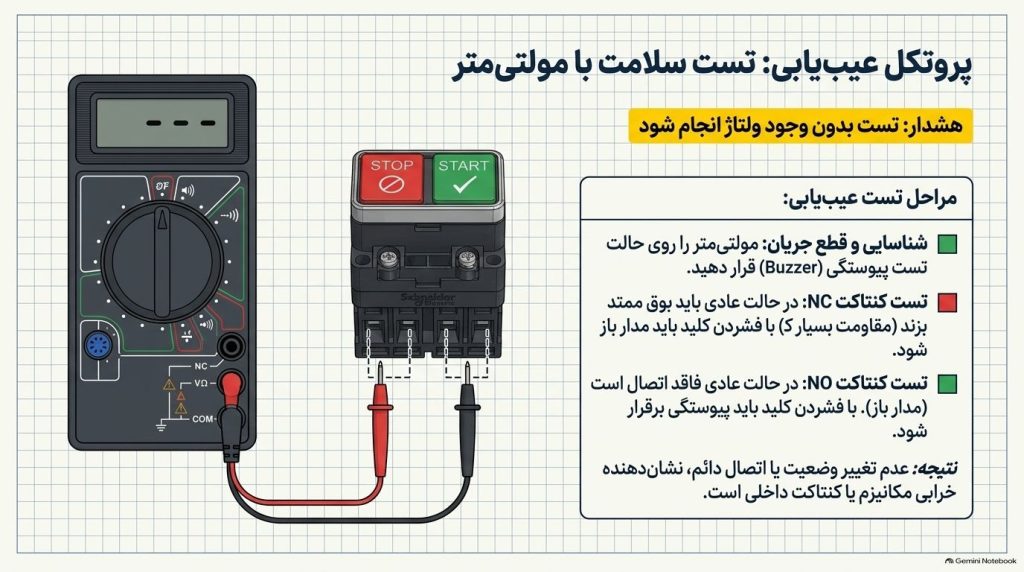

برای تست شستی دوبل با مولتی‌متر ابتدا برق مدار را کاملاً قطع کنید و پایه‌های شستی را شناسایی کنید. مولتی‌متر را روی حالت تست پیوستگی یا اندازه‌گیری مقاومت قرار دهید. در حالت عادی، کنتاکت NC باید پیوستگی داشته باشد و مقاومت بسیار کمی نشان دهد، در حالی که کنتاکت NO باید مدار باز باشد. سپس شستی را فشار دهید؛ در این حالت وضعیت کنتاکت‌ها باید تغییر کند. اگر کنتاکت NO پس از فشار بسته نشود یا NC همچنان اتصال خود را حفظ کند، احتمال خرابی مکانیزم یا کنتاکت داخلی وجود دارد. این تست باید بدون وجود ولتاژ روی مدار انجام شود.

راهنمای انتخاب شستی دوبل برای تابلو برق

برای انتخاب شستی دوبل برای تابلو برق باید ابتدا نوع مدار فرمان و عملکرد موردنیاز مشخص شود. تعداد و نوع کنتاکت‌ها، وجود NO و NC، ولتاژ و جریان قابل تحمل کنتاکت، نوع نصب، جنس بدنه و درجه حفاظت از عوامل مهم در انتخاب هستند. در محیط‌های صنعتی، شرایطی مانند گردوغبار، رطوبت، دفعات استفاده و احتمال برخورد مکانیکی نیز باید در نظر گرفته شود. رنگ دکمه‌ها نیز بهتر است متناسب با عملکرد فرمان انتخاب شود؛ برای مثال معمولاً قرمز برای توقف و سبز برای راه‌اندازی استفاده می‌شود. در نهایت، سازگاری شستی با تجهیزات مدار فرمان، ابعاد تابلو و مشخصات فنی برند موردنظر باید پیش از خرید بررسی شود.

نتیجه گیری

شستی دوبل یکی از تجهیزات پرکاربرد در مدارهای فرمان است که امکان ارسال دو فرمان مستقل را در یک مجموعه فراهم می‌کند. این تجهیز معمولاً برای عملکردهایی مانند استارت و استاپ به کار می‌رود و با استفاده صحیح از کنتاکت‌های NO و NC می‌توان آن را به کنتاکتور و سایر تجهیزات مدار کنترل متصل کرد. شناخت ساختار شستی، شماره پایه‌ها، نحوه تشخیص کنتاکت‌ها و روش صحیح سیم‌بندی، نقش مهمی در عملکرد ایمن و صحیح مدار دارد. هنگام انتخاب شستی دوبل نیز باید عواملی مانند نوع کنتاکت، ولتاژ مدار فرمان، شرایط محیطی، نوع نصب و مشخصات فنی محصول را در نظر گرفت.

سوالات متداول

شستی دوبل چیست؟

شستی دوبل نوعی کلید فشاری است که دو دکمه فرمان را در یک مجموعه قرار می‌دهد. هر دکمه می‌تواند برای ارسال یک فرمان مستقل مانند START یا STOP استفاده شود.

شستی دوبل چه کاربردی دارد؟

از شستی دوبل در مدارهای فرمان برای راه‌اندازی و توقف موتور، کنترل کنتاکتورها، ماشین‌آلات صنعتی، تجهیزات اتوماسیون و برخی مدارهای روشنایی استفاده می‌شود.

کنتاکت NO و NC در شستی دوبل چه تفاوتی دارند؟

کنتاکت NO در حالت عادی باز است و با فشار دادن شستی بسته می‌شود، در حالی که کنتاکت NC در حالت عادی بسته است و با فشار دادن شستی باز می‌شود.

آیا می‌توان شستی دوبل را به کنتاکتور متصل کرد؟

بله. شستی دوبل می‌تواند در مدار فرمان کنتاکتور استفاده شود. در مدار متداول استارت و استاپ، شستی START معمولاً از کنتاکت NO و شستی STOP از کنتاکت NC استفاده می‌کند.

چگونه سالم بودن شستی دوبل را بررسی کنیم؟

با قطع برق مدار می‌توان پایه‌های شستی را با مولتی‌متر و در حالت تست پیوستگی بررسی کرد. وضعیت کنتاکت‌های NO و NC باید هنگام فشار دادن شستی تغییر کند.

هنگام انتخاب شستی دوبل به چه نکاتی توجه کنیم؟

نوع و تعداد کنتاکت‌ها، ولتاژ و جریان قابل تحمل، نوع نصب، درجه حفاظت، شرایط محیطی، جنس بدنه و سازگاری با مدار فرمان از مهم‌ترین عوامل انتخاب شستی دوبل هستند.
