مدار فرمان کلید هوایی اشنایدر چیست و چه وظایفی دارد؟

مدار فرمان کلید هوایی اشنایدر مجموعه‌ای از تجهیزات کنترلی، حفاظتی و منطقی است که به کمک آن می‌توان عملکرد کلید هوایی (ACB) را در حالت‌های مختلف مانند قطع، وصل، تریپ و قفل مکانیکی/الکتریکی مدیریت کرد. این مدار نقش حیاتی در ایمنی تابلو برق دارد، زیرا کوچک‌ترین خطا در طراحی آن می‌تواند باعث عدم عملکرد صحیح کلید در زمان خطا و ایجاد خسارت‌های سنگین در تجهیزات برق صنعتی شود. کلیدهای هوایی اشنایدر به دلیل قابلیت اطمینان بالا و امکان نصب ماژول‌های کنترلی متنوع، در تابلوهای برق صنعتی، دیتاسنترها، مجتمع‌های تجاری، نیروگاه‌ها و سیستم‌های توزیع اصلی بسیار مورد استفاده قرار می‌گیرند.

در تعریف ساده، مدار فرمان ACB اشنایدر حکم «مغز کنترل» کلید را داشته و وظایف آن شامل ارسال فرمان‌های الکتریکی، دریافت سیگنال وضعیت، اعلام خطا، مدیریت عملکرد اتوماتیک و جلوگیری از قطع و وصل ناخواسته است. در صورتی که تابلو شامل ATS یا سیستم‌های مانیتورینگ باشد، مدار فرمان نقش کلیدی در ارتباط کلید با سایر تجهیزات ایفا می‌کند. اهمیت آن زمانی بیشتر می‌شود که در تابلو برق، نیاز به هماهنگی دقیق بین حفاظت، کنترل و عملکرد مکانیکی وجود داشته باشد.

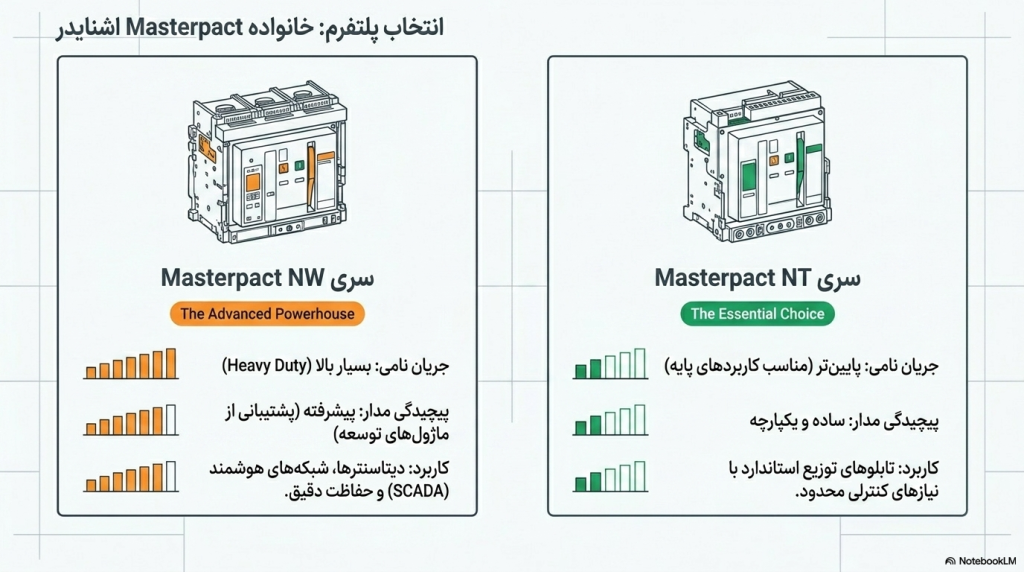

انواع کلید هوایی Schneider و تفاوت‌های آنها در مدار فرمان

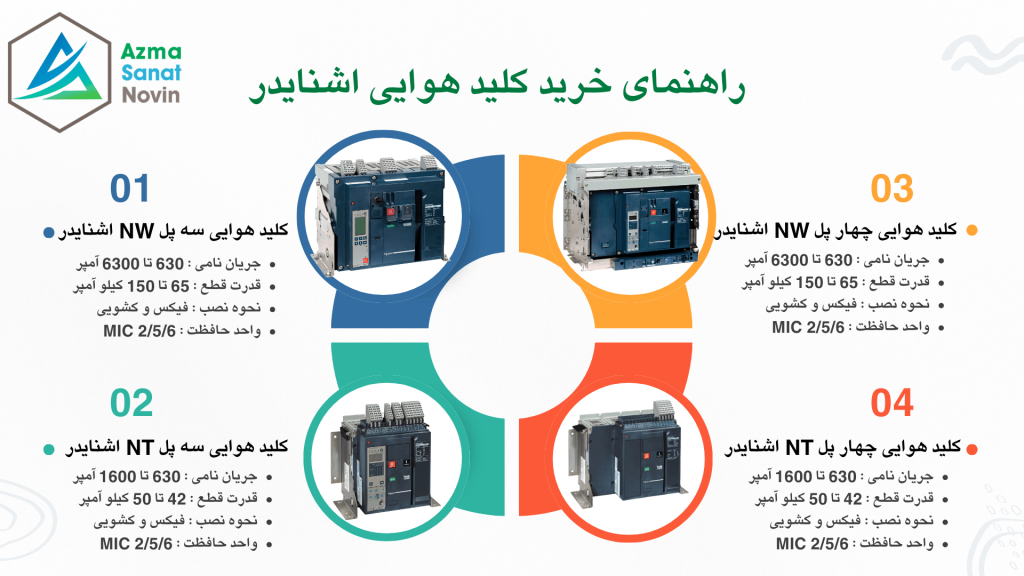

کلید هوایی اشنایدر معمولا در سری‌های Masterpact NT و Masterpact NW عرضه می‌شود. هر یک از این کلیدها، از نظر ظرفیت جریان، قدرت قطع، تجهیزات جانبی و قابلیت اتصال به سیستم‌های کنترل تفاوت دارند. این تفاوت‌ها باعث می‌شوند مدار فرمان هر مدل نیازمند چینش، سیم‌بندی و ماژول‌های متفاوت باشد. برای مثال در کلید هوایی اشنایدر سری NW امکان استفاده از ماژول‌های پیشرفته‌تر مانند کنترلر Micrologic فراهم شده است. این امر خروجی‌های حفاظتی دقیق‌تری در اختیار تابلو برق قرار می‌دهد. در مقابل کلید هوایی اشنایدر سری NT بیشتر برای جریان‌های پایین‌تر به‌کار می‌روند و مدار فرمان ساده‌تری دارند.

تفاوت مهم دیگر مربوط به نوع عملکرد کلید است. برخی کلیدها تنها حالت ON/OFF دارند، اما مدل‌های پیشرفته‌تر قابلیت‌هایی همچون Close از راه دور، Trip اتوماتیک، تست دستی، قفل الکتریکی، گزارش‌دهی وضعیت‌های SDE و SDV را ارائه می‌دهند. وجود یا عدم وجود این قابلیت‌ها تعیین ‌کننده ساختار مدار فرمان خواهد بود. همچنین نوع رله حفاظتی (Micrologic 2، 5، 6، یا 7) تعیین می‌کند مدار فرمان چه سیگنال‌هایی ارسال و دریافت می‌کند. اگر به دنبال خرید کلید هوایی اشنایدر هستید آزما صنعت نوین به عنوان نمایندگی رسمی اشنایدر در کنار شما هست تا با مشاوره تخصصی بهترین گزینه را به شما عزیزان معرفی کند.

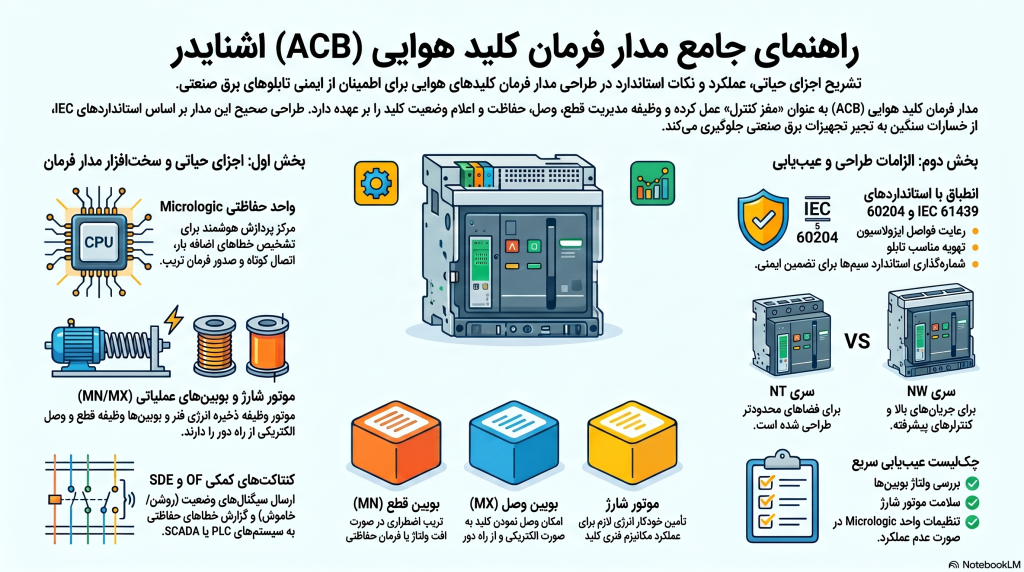

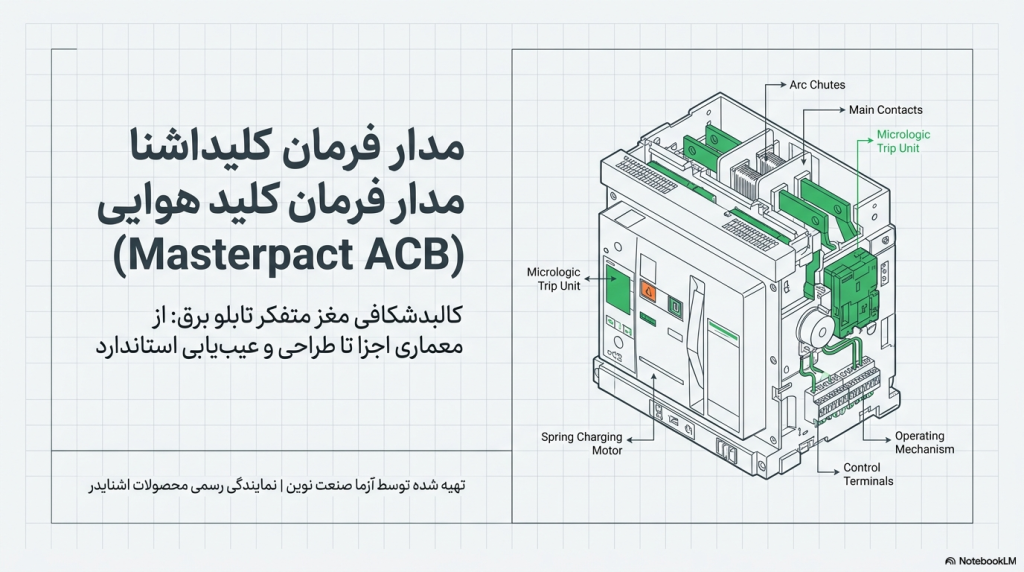

اجزای اصلی مدار فرمان کلید هوایی اشنایدر و نحوه عملکرد هر بخش

مدار فرمان کلید هوایی اشنایدر از چند بخش مهم تشکیل می‌شود که هر کدام نقش خاصی در کنترل کلید دارند. مهم‌ترین اجزا شامل بویین قطع (MN)، بویین وصل (MX)، میکروسوئیچ اعلام وضعیت (SDE)، کنتاکت کمکی (OF/SDV) ، موتور شارژ اسپرینگ، واحد کنترل Micrologic، قفل‌های مکانیکی و الکتریکی، رله‌های کمکی، ترمینال بلاک، و تغذیه فرمان هستند. واحد Micrologic مرکز پردازش حفاظتی بوده و در صورت بروز خطاهایی مثل اضافه‌ بار، اتصال کوتاه یا افزایش دما، فرمان تریپ را صادر می‌کند. در ادامه بوبین MN باعث قطع سریع کلید می‌شود، در حالی که بوبین MX وظیفه وصل الکتریکی را بر عهده دارد. کنتاکت‌های کمکی OF وضعیت کلید را به تابلو اعلان می‌کنند و از SDE به ‌طور ویژه برای اعلام تریپ حفاظتی استفاده می‌شود.

موتور شارژ انرژی لازم برای آزاد سازی مکانیزم کلید را تامین می‌کند و در حالت اتوماتیک اهمیت ویژه‌ای دارد. طراح مدار فرمان باید تمام این قطعات را طوری ترکیب کند که توالی عملکرد کلید بدون تداخل، تاخیر یا خطا انجام شود. اجزای اصلی مدار فرمان کلید هوایی اشنایدر عبارت‌اند از:

• بوبین قطع (MN)

• بوبین وصل (MX)

• واحد حفاظتی Micrologic

• موتور شارژ مکانیزم

• کنتاکت کمکی OF

• ماژول اعلام تریپ SDE

• منبع تغذیه مدار فرمان

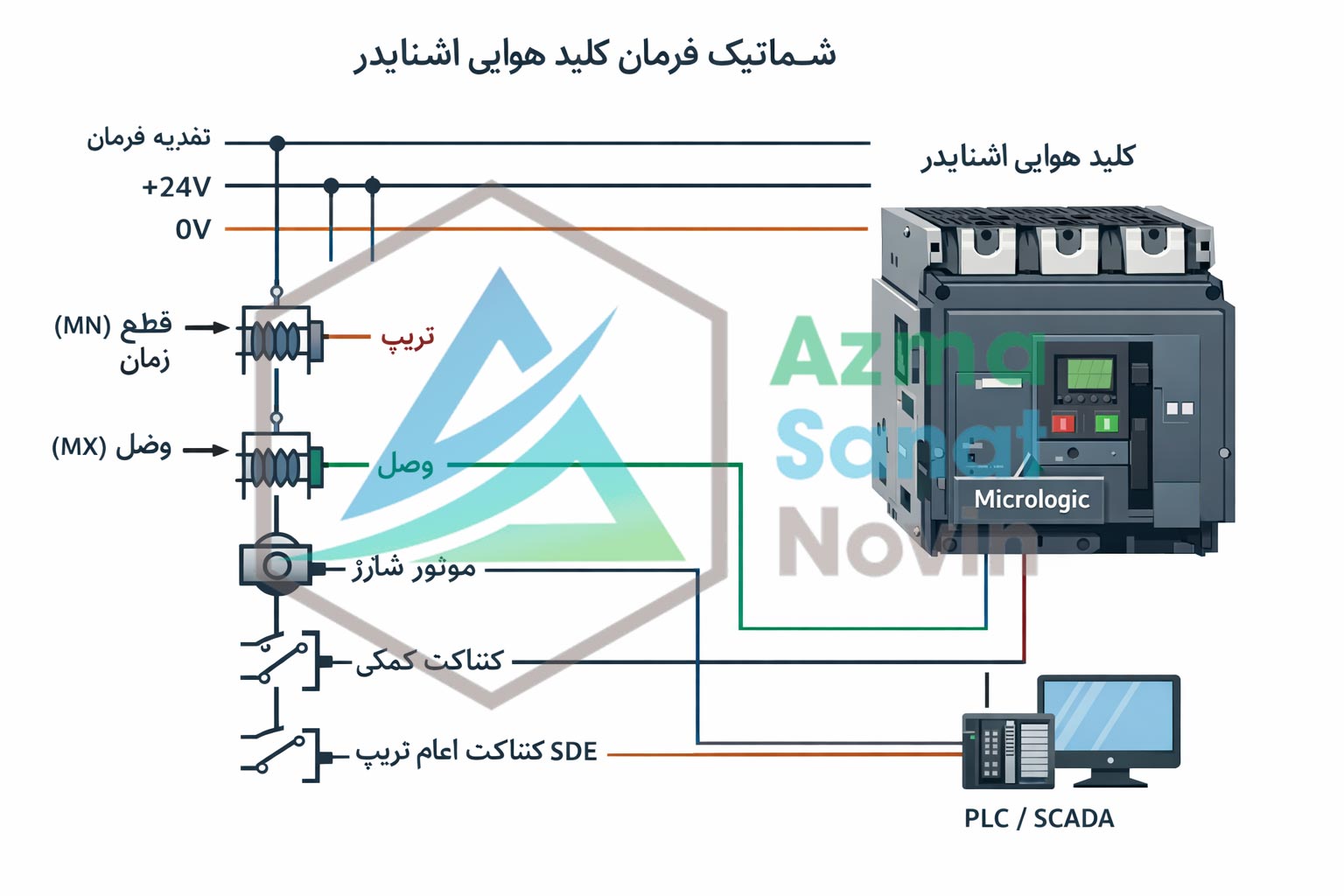

 آموزش کامل سیم ‌بندی و طراحی مدار فرمان کلید هوایی Schneider

در طراحی مدار فرمان کلید هوایی اشنایدر، اولین گام تعیین نوع کاربرد کلید (دستی، اتوماتیک، ATS، یا ترکیبی) است. سپس باید مشخص شود که کلید چه فرمان‌هایی را دریافت و چه سیگنال‌هایی را ارسال می‌کند. در مرحله بعد، بوبین‌ها و ماژول‌های کنترلی انتخاب می‌شوند. برای مثال اگر نیاز به تریپ اضطراری داشته باشید باید از بوبین MN استفاده کنید، اما برای وصل از راه دور باید بوبین MX در مدار قرار گیرد. همچنین سیم ‌بندی موتور شارژ باید طوری انجام شود که پس از هر بار قطع یا وصل، کلید به ‌صورت خودکار شارژ شود. طراحی نقشه سیم ‌بندی شامل تعیین منبع تغذیه فرمان، جانمایی ترمینال‌ها، شماره‌گذاری سیم‌ها، تعیین رنگ‌بندی استاندارد و لحاظ کردن خطای انسانی است. استفاده از رله کمکی باعث ایمن‌تر شدن فرمان از راه دور  و مانع از اتصال مستقیم تغذیه به بوبین‌ها خواهد شد. در تابلوهایی که نیاز به سیستم مانیتورینگ دارند، باید خروجی‌های SDE و OF به PLC یا Scada متصل شوند.

نقشه مدار فرمان ACB اشنایدر: حالت دستی، اتوماتیک، تریپ و ریکلوزر

مدار فرمان کلید هوایی اشنایدر بسته به نوع کاربرد می‌تواند ساختارهای مختلفی داشته باشد. در حالت دستی، فرمان‌های قطع و وصل توسط اپراتور و از طریق دکمه Push Button یا دسته مکانیکی انجام می‌شود. این مدار ساده‌ترین نوع طراحی است و معمولا تنها شامل بوبین‌های MN و MX، موتور شارژ و کنتاکت کمکی می‌باشد. در حالت اتوماتیک، کلید از طریق سیستم‌هایی مانند PLC، رله‌های هوشمند یا واحد‌های Micrologic کنترل می‌شود. در این حالت، فرمان Close و Open از طریق سیگنال‌های کنترل صادر شده و مدار باید شامل حفاظت‌های مضاعف باشد تا از فرمان‌های هم ‌زمان جلوگیری گردد.

مدار تریپ نقش مهمی در ایمنی تابلو برق دارد و باید به ‌گونه‌ای طراحی شود که در صورت بروز هر نوع خطایی، کلید بدون تاخیر قطع کند. سیگنال SDE وضعیت تریپ را گزارش می‌دهد. از مدار ریکلوزر یا وصل مجدد خودکار در برخی پروژه‌ها استفاده می‌شود. این امر باعث می‌گردد کلید پس از تریپ و در یک بازه زمانی مشخص دوباره وصل شود. این مدار باید با دقت بسیار بالایی طراحی شود تا مانع از وصل ناخواسته در زمان خطا گردد.

بررسی ماژول‌ها و آپشن‌های کنترلی کلید هوایی Schneider (MN, MX, SDE, SDV …)

کلیدهای هوایی اشنایدر قابلیت نصب مجموعه‌ای از ماژول‌های هوشمند را دارند که هرکدام نقش خاصی در مدار فرمان ایفا می‌کنند. بوبین MN برای تریپ اضطراری استفاده می‌شود و معمولا در مدارهای ایمنی، سیستم‌های حفاظت آتش یا قطع اضطراری (Emergency Off) کاربرد دارد. بوبین MX امکان وصل الکتریکی کلید را فراهم می‌کند و در زمان استفاده از سیستم‌های اتوماسیون ضروری است. کنتاکت کمکی OF وضعیت کلید را (ON/OFF) به تابلو یا PLC گزارش می‌دهد. در حالی‌که ماژول SDE تریپ حفاظتی را اعلام می‌کند و برای ثبت رخدادهای حفاظت اهمیت زیادی دارد. ماژول SDV وضعیت ولتاژ یا شرایط خاص را اعلام می‌کند و در تابلوهایی که نیاز به مانیتورینگ هوشمند دارند به کار می‌رود. موتور شارژ وظیفه شارژ اتوماتیک مکانیزم فنری کلید را داشته و در مدارهای اتوماتیک حیاتی است.

نکات کلیدی در طراحی تابلو برق مجهز به کلید هوایی اشنایدر

در طراحی تابلو برق دارای کلید هوایی، رعایت استانداردهای IEC و دستورالعمل‌های Schneider ضروری است. اولین نکته، محاسبه ظرفیت جریان و انتخاب ACB مناسب بر اساس ولتاژ، جریان نامی و قدرت قطع می‌باشد. سپس باید فضای کافی برای آزاد سازی مکانیزم کلید هنگام عمل قطع/وصل در نظر گرفته شود. چیدمان تجهیزات باید طوری باشند که به بوبین‌ها، موتور شارژ و ترمینال‌های فرمان، امکان دسترسی آسان وجود داشته باشد. همچنین کابل‌کشی و سیم‌بندی باید طبق استاندارد و با رنگ‌بندی صحیح انجام شود. یکی دیگر از نکات مهم، پیش‌بینی تهویه مناسب در تابلو است، زیرا کلیدهای هوایی در جریان‌های بالا گرمای قابل توجهی تولید می‌کنند. در صورتی که تابلو دارای سیستم ATS باشد، باید مدار فرمان کلید هوایی به‌ گونه‌ای طراحی شود که تداخل فرمان‌ها رخ ندهد. استفاده از رله‌های کمکی، تایمرها و حفاظت‌های دوبل در این حالت ضروری است.

خطاهای رایج در مدار فرمان کلید هوایی Schneider و روش‌های عیب‌یابی

خطاهای رایج در مدار فرمان کلید هوایی اشنایدر معمولا به علت سیم ‌بندی اشتباه، تغذیه نامناسب بوبین‌ها، کار نکردن موتور شارژ، فعال نشدن کنتاکت کمکی یا تنظیمات اشتباه Micrologic رخ می‌دهد. یکی از مشکلات متداول، وصل نشدن کلید به‌ دلیل شارژ نشدن فنر مکانیزم است. این مشکل اغلب از خرابی موتور شارژ یا قطع بودن فیوز فرمان ناشی می‌شود. خطای دیگر، قطع ناخواسته کلید است که معمولا به علت وضعیت غیرعادی در ورودی SDE یا فرمان تریپ غلط از رله‌ها رخ می‌دهد.

جهت عیب‌یابی باید مراحل زیر طی شود:

• بررسی ولتاژ بوبین‌ها
• بررسی سلامت موتور شارژ
• کنترل سیم‌بندی OF و SDE
• تست عملکرد بوبین MN و MX
• بررسی گزارش‌های Micrologic
• اندازه‌گیری جریان و ولتاژ ورودی

چک‌ لیست تست، راه ‌اندازی و نگهداری مدار فرمان کلید هوایی اشنایدر در تابلو برق

پیش از راه ‌اندازی نهایی تابلو برق، باید تمام بخش‌های مدار فرمان کلید هوایی اشنایدر تست شوند. اولین مرحله، کنترل سیم ‌بندی بر اساس نقشه و اطمینان از شماره‌گذاری صحیح سیم‌ها است. سپس باید عملکرد موتور شارژ، بوبین MN و MX، و کنتاکت‌های OF/SDE بررسی شود. تست فرمان دستی و اتوماتیک از دیگر مواردی است که به شدت ضروری می‌باشد تا مشخص شود کلید در هر دو حالت بدون خطا کار می‌کند. در مرحله تست حفاظتی، باید عملکرد واحد Micrologic در شرایط اضافه ‌بار یا اتصال کوتاه شبیه ‌سازی شود. بررسی زمان قطع، صحت گزارش تریپ و دریافت صحیح سیگنال SDE اهمیت زیادی دارد. پس از راه‌ اندازی، نگهداری دوره‌ای شامل تمیزکاری مکانیزم، تست ماهیانه فرمان‌ها، بررسی تابلو از نظر گرمازدگی، سفت بودن پیچ‌ها و سلامت کابل‌های فرمان باید انجام شود.

استانداردهای بین‌المللی مرتبط با مدار فرمان کلید هوایی اشنایدر و الزامات رعایت آنها در طراحی تابلو برق

رعایت استانداردهای بین‌المللی در طراحی و اجرای مدار فرمان کلید هوایی اشنایدر یکی از مهم‌ترین عوامل تضمین ایمنی، عملکرد صحیح و افزایش عمر تجهیزات در تابلو برق‌های صنعتی است. کلیدهای هوایی Schneider بسته به مدل و رنج جریان، مطابق با استانداردهای معتبر جهانی و الزامات حفاظتی نظیر IEC 60204 طراحی و تولید می‌شوند. این استانداردها مشخص می‌کنند که کلید هوایی باید در برابر جریان اتصال کوتاه، اضافه‌ بار، افزایش دما، ولتاژهای گذرا و شرایط محیطی مختلف چه عملکردی داشته باشد و چه تست‌هایی روی آن انجام شود. بنابراین در زمان طراحی مدار فرمان، مهندسان باید نوع ماژول‌ها، ورودی و خروجی‌های فرمان، ظرفیت تریپ‌های حفاظتی و تناسب آن‌ها با بار و شبکه برق پروژه را کاملا مطابق استاندارد انتخاب کنند.

از طرف دیگر، استانداردهای تابلو برق مانند IEC 61439 نیز به‌ طور مستقیم بر نحوه طراحی، چیدمان و سیم‌بندی مدار فرمان کلید هوایی تاثیر می‌گذارند. مطابق این استاندارد، فاصله خزشی، ایزولاسیون، سطح مقطع کابل‌ها، نحوه نصب ماژول‌ها و حتی تست‌های حرارتی باید به‌ صورت دقیق رعایت شوند تا تابلو در شرایط واقعی بهره‌برداری دچار افت عملکرد یا خطای ناگهانی نشود. رعایت این الزامات موجب می‌شود که کلید هوایی Schneider بتواند در تمامی حالت‌ها، عملکرد مطمئن و بی‌وقفه‌ای داشته باشد. به ‌طور کلی، استاندارد سازی مدار فرمان نه ‌تنها ایمنی اپراتور و تجهیزات را تضمین می‌کند، بلکه از بروز خاموشی‌های غیرمنتظره، خطاهای کنترلی و آسیب‌های پرهزینه جلوگیری کرده و کیفیت نهایی تابلو برق را به سطح حرفه‌ای ارتقا می‌دهد.

سخن پایانی

مدار فرمان کلید هوایی اشنایدر تنها مجموعه‌ای از سیم‌ها و بوبین‌ها نیست. بلکه ستون فقرات سیستم حفاظت و کنترل تابلو برق محسوب می‌شود. یک طراحی استاندارد می‌تواند از بروز خطاهای پرهزینه جلوگیری کرده، قابلیت اطمینان تابلو را افزایش دهد و بهره ‌برداری ایمن و پایدار را تضمین کند. در مقابل، کوچک‌ترین اشتباه در انتخاب ماژول‌ها، سیم ‌بندی یا تنظیمات حفاظتی، ممکن است عملکرد کلید را مختل کرده و حتی کل شبکه برق یک مجموعه صنعتی را تحت تاثیر قرار دهد.

اگر در پروژه خود در حال طراحی یا اجرای تابلو برق هستید، پیشنهاد می‌شود علاوه بر مطالعه این راهنما، از تجربه متخصصان این حوزه استفاده کنید و حتما تجهیزات اصلی و استاندارد Schneider را انتخاب نمایید. همچنین به ‌یاد داشته باشید که نگهداری دوره‌ای و تست‌های منظم، به اندازه طراحی اولیه مدار فرمان، حائز اهمیت خواهند بود.
