آموزش کامل پلاک‌خوانی کنتاکتور زیمنس

پلاک‌خوانی کنتاکتور زیمنس یکی از مهم‌ترین مهارت‌هایی است که هر تکنسین برق، طراح تابلو و متخصص اتوماسیون صنعتی باید به آن تسلط داشته باشد. کنتاکتور زیمنس در سری‌های متنوعی مانند SIRIUS 3RT، 3RH، 3TF و 3TB تولید می‌شوند و هر سری در نگاه اول دارای کدهایی است که شاید پیچیده به نظر برسند، اما همین کدها اطلاعات بسیار دقیقی از جریان نامی، توان قابل تحمل، نوع بوبین، تعداد تیغه‌های کمکی، سایز فیزیکی و کلاس کاری ارائه می‌دهند.

شناخت این کدگذاری‌ها به شما کمک می‌کند تا نه ‌تنها کنتاکتور مناسب را با دقت انتخاب کنید، بلکه در زمان تعویض، تعمیر یا طراحی تابلو برق نیز از اشتباهات احتمالی جلوگیری نمایید. در این آموزش، به‌ صورت قدم ‌به ‌قدم نحوه خواندن کدهای روی کنتاکتورهای زیمنس را بررسی کرده و در نهایت یک جدول کامل و کاربردی از کدها و مشخصات ارائه می‌دهیم تا بتوانید در کمترین زمان ممکن اطلاعات هر مدل را تحلیل کنید.

پلاک‌خوانی کنتاکتور زیمنس چیست و چرا اهمیت دارد؟

پلاک‌خوانی کنتاکتور زیمنس یکی از مهم‌ترین مهارت‌هایی است که هر تکنسین برق صنعتی، طراح تابلو برق یا متخصص نگهداری و تعمیرات باید به آن مسلط باشد. کنتاکتور زیمنس به ‌عنوان یکی از استانداردترین تجهیزات کنترل الکتریکی، دارای پلاک فنی دقیق و بین‌المللی هستند که تمامی اطلاعات ضروری برای انتخاب، نصب، تنظیم و بهره ‌برداری صحیح از آن‌ها روی این پلاک درج می‌شود. با داشتن مهارت پلاک‌خوانی، می‌توان بهترین مدل را با توجه به نوع بار (مثل AC1 یا AC3)، مقدار آمپر، ولتاژ شبکه و استاندارد محل نصب انتخاب کرد. اهمیت پلاک‌خوانی زمانی مشخص می‌گردد که بدانیم کوچک‌ترین اشتباه در تشخیص جریان نامی، ولتاژ بوبین، کلاس کاری یا توان مجاز می‌تواند منجر به اضافه ‌بار، داغی شدید، عملکرد نادرست و حتی سوختن تجهیزات موتور و تابلو برق شود.

همچنین پلاک‌خوانی کنتاکتور زیمنس به طور صحیح، باعث می‌گردد هنگام تعمیرات یا جایگزینی تجهیزات، از معادل مناسب استفاده شده و هزینه‌های خرابی و توقف خط تولید به حداقل برسد. بنابراین پلاک‌خوانی فقط خواندن چند عدد نیست. بلکه یک فرآیند تحلیل اطلاعات فنی است که به طور مستقیم بر ایمنی، عمر مفید تجهیزات، کاهش مصرف انرژی و عملکرد پایدار سیستم‌های الکتریکی تاثیر دارد.

معرفی ساختار پلاک کنتاکتورهای زیمنس

ساختار پلاک کنتاکتورهای زیمنس طبق استانداردهای جهانی IEC و DIN طراحی می‌شود و اطلاعات آن به ‌گونه‌ای چیده شده که بتوان با یک نگاه، مفاهیم اصلی مربوط به مشخصات الکتریکی، مکانیکی و عملکردی را برداشت کرد. پلاک معمولا شامل سه بخش اصلی، اطلاعات عمومی دستگاه، اطلاعات الکتریکی مدار قدرت و اطلاعات مدار فرمان است. بخش اول معمولا شامل مدل کنتاکتور، شماره سری تولید، استانداردهای ساخت، جریان حرارتی تماسی (Ith) و کلاس کاری است. در بخش دوم که مربوط به مدار قدرت می‌باشد، اطلاعات مهمی مانند ولتاژ کاری، توان موتور در ولتاژهای مختلف، جریان نامی در بارهای AC1 و AC3، فرکانس شبکه و کلاس عملکرد درج می‌شوند. بخش سوم شامل داده‌های مربوط به بوبین (Coil)، مانند ولتاژ فرمان AC یا DC، توان مصرفی بوبین، فرکانس و کدهای مربوط به نوع مصرف است.

ساختار پلاک کنتاکتور زیمنس با دقت بالا طراحی شده تا بتواند در شرایطی مانند طراحی مدار، عیب‌یابی و انتخاب جایگزین، به ‌سرعت اطلاعات ضروری را منتقل کند. آشنایی با این ساختار باعث می‌شود مهندس برق بتواند بدون نیاز به مراجعه به دیتاشیت، عملکرد دقیق کنتاکتور را شناسایی کرده و تصمیم‌گیری درستی برای انتخاب و نصب داشته باشد.

تفاوت کنتاکتور زیمنس با کنتاکتور اشنایدر

کنتاکتور زیمنس و کنتاکتور اشنایدر هر دو جزو معتبرترین تجهیزات سوئیچینگ در صنعت برق هستند، اما تفاوت‌هایی در طراحی، کاربرد و فلسفه ساخت دارند. کنتاکتور زیمنس، به‌ویژه در سری SIRIUS، بیشتر با تمرکز بر دقت مهندسی، طول عمر مکانیکی بالا و هماهنگی کامل با سایر تجهیزات زیمنس طراحی شده است. این کنتاکتورها معمولاً در پروژه‌های صنعتی سنگین، خطوط تولید پیوسته و سیستم‌های اتوماسیون پیشرفته استفاده می‌شوند.

در مقابل، کنتاکتور اشنایدر با سری‌هایی مانند کنتاکتور اشنایدر سری D  و کنتاکتور اشنایدر سری F، به سادگی نصب، تنوع مدل و دسترسی گسترده در بازار شناخته می‌شود. اشنایدر معمولاً گزینه‌ای انعطاف‌پذیر برای پروژه‌های عمومی، تابلوهای توزیع و کاربردهای نیمه‌صنعتی محسوب می‌گردد. از نظر فنی، هر دو برند استانداردهای IEC را رعایت می‌کنند، اما زیمنس در زمینه هماهنگی دقیق با  PLC زیمنس، سافت‌استارتر زیمنس و اینورتر زیمنس مزیت رقابتی دارد. انتخاب بین این دو برند به نوع پروژه، سطح اتوماسیون، موجودی بازار و استراتژی نگهداری تجهیزات بستگی دارد و نمی‌توان یکی را به‌طور مطلق برتر دانست.

ما در آزما صنعت نوین به عنوان نمایندگی زیمنس و نمایندگی اشنایدر مجموعه ای کامل از انواع کنتاکتور زیمنس و کنتاکتور اشنایدر را برای شما عزیران فراهم ساخته ایم.

آموزش کامل خواندن اعداد و حروف روی پلاک کنتاکتور زیمنس

پلاک کنتاکتور زیمنس شامل مجموعه‌ای از اعداد و حروف است که معنای مشخصی در استانداردهای بین‌المللی دارند. این کدها معمولا برای توصیف عملکرد الکتریکی، توان قابل تحمل، مشخصات مکانیکی و نوع بوبین استفاده می‌شوند. برای مثال هنگامی که عدد AC-3 روی پلاک ثبت شده، به معنای مناسب بودن کنتاکتور برای راه ‌اندازی و قطع جریان موتورهای القایی است. همچنین اعدادی مانند 16A، 25A یا 40A بیانگر جریان نامی کنتاکتور در بار مشخص هستند.

در بخش بوبین، کدهایی مثل 230VAC  یا 24VDC نشان‌ دهنده ولتاژ تحریک هستند. گاهی حروفی مانند 1NO یا 1NC برای معرفی تعداد کنتاکت‌های کمکی به کار می‌روند. خواندن صحیح این عبارات نیازمند آشنایی با استانداردهای IEC می‌باشد، زیرا اشتباه در تفسیر آن‌ها ممکن است باعث انتخاب غلط کنتاکتور یا خرابی تجهیزات شود. برای یادگیری اصولی، توصیه می‌گردد ابتدا ساختار استاندارد پلاک‌های صنعتی را بشناسید و سپس هر یک از کدها را با نمونه‌های واقعی تطبیق دهید.

راهنمای تشخیص آمپر، ولتاژ و توان در پلاک کنتاکتور زیمنس

یکی از مهم‌ترین بخش‌های پلاک‌خوانی کنتاکتور زیمنس، تشخیص صحیح آمپر نامی (In)، ولتاژ کاری (Ue) و توان موتور (kW) است. این سه پارامتر تعیین می‌کنند که کنتاکتور در چه شرایطی می‌تواند بدون خطر و به صورت پایدار کار نماید. زیمنس معمولا ولتاژهای کاری را در چند دسته مختلف (به طور مثال ۲۲۰–۲۴۰ ولت، ۳۸۰–۴۰۰ ولت و ۵۰۰–۶۹۰ ولت) نمایش می‌دهد و برای هر ولتاژ، توان موتور مناسب را مشخص می‌کند. همچنین جریان نامی در بارهای مختلف مانند AC1 و AC3 به ‌صورت جداگانه ذکر می‌شود. برای انتخاب کنتاکتور صحیح لازم است میان توان موتور، نوع بار و کلاس عملکرد هماهنگی کامل وجود داشته باشد. برخی نکات ضروری برای تشخیص اعداد روی پلاک عبارت‌اند از:

• اگر کنتاکتور برای موتور استفاده می‌شود، عدد AC3 را ملاک قرار دهید.
• اگر بار مقاومتی مثل گرمکن دارید، عدد AC1 اهمیت بیشتری دارد.
• ولتاژ بوبین باید دقیقاً مطابق ولتاژ شبکه فرمان باشد.

این اطلاعات باعث جلوگیری از داغ شدن کنتاکتور، قطع ناگهانی مدار و افزایش طول عمر تجهیزات می‌شوند. اگر قصد خرید کنتاکتور زیمنس دارید، می توانید قبل از خرید کاتالوگ کنتاکتور زیمنس را مشاهده فرمایید.

کدهای AC1، AC3 و کاربرد آن‌ها در انتخاب کنتاکتور زیمنس

کدهای AC1 و AC3 از اصولی‌ترین استانداردهای مرتبط با انتخاب کنتاکتور هستند و روی پلاک تمامی تجهیزات زیمنس درج می‌شوند. این کدها نشان می‌دهند کنتاکتور برای چه نوع باری طراحی شده و چه سطحی از جریان را می‌تواند تحمل کند. بار AC1 شامل بارهای مقاومتی یا بارهای دارای ضریب توان بالا مانند هیترها، المنت‌ها و تجهیزات روشنایی صنعتی است. در مقابل، بار AC3 مخصوص موتورهای القایی سه ‌فاز می‌باشد که در لحظه راه ‌اندازی جریان بسیار بالاتری از جریان نامی می‌کشند. بنابراین کنتاکتورهای با کلاس AC3 باید توانایی تحمل جریان‌های لحظه‌ای سنگین را داشته باشند.

روی پلاک زیمنس، معمولا جریان نامی AC1 و AC3 در کنار هم نوشته شده و تفاوت میان آن‌ها ممکن است دو برابر یا حتی بیشتر شود. انتخاب اشتباه بین این دو کلاس می‌تواند باعث سوختن کنتاکتور، کاهش عمر مفید و توقف خط تولید گردد. در نتیجه، کد AC3 برای موتور و AC1 برای بارهای ساده ملاک اصلی انتخاب محسوب می‌گردد. این موضوع در پلاک‌خوانی کنتاکتور نقش اساسی و مهمی خواهد داشت.

بی‌متال زیمنس چگونه در کنار کنتاکتور زیمنس کار می‌کند؟

بی‌متال زیمنس یا رله حرارتی، نقش مکمل و حفاظتی بسیار مهمی در کنار کنتاکتور زیمنس ایفا می‌کند. وظیفه اصلی بی‌متال، محافظت از موتور الکتریکی در برابر اضافه‌بار طولانی‌مدت است؛ در حالی که کنتاکتور وظیفه قطع و وصل مدار قدرت را بر عهده دارد. این دو تجهیز معمولاً به‌صورت سری و کاملاً هماهنگ نصب می‌شوند. در حالت عادی، کنتاکتور با دریافت فرمان از مدار کنترل، موتور را راه‌اندازی می‌کند.

اگر جریان موتور از مقدار تنظیم‌شده روی بی‌متال بیشتر شود، تیغه حرارتی بی‌متال پس از مدت مشخصی عمل کرده و مدار فرمان کنتاکتور را قطع می‌کند. در نتیجه، کنتاکتور از مدار خارج شده و موتور خاموش می‌شود. این فرآیند از سوختن سیم‌پیچ موتور و آسیب جدی به تجهیزات جلوگیری می‌کند. بی‌متال‌های زیمنس به‌طور خاص برای هماهنگی کامل با کنتاکتورهای سری SIRIUS طراحی شده‌اند، به‌طوری که نصب آن‌ها بدون سیم‌کشی اضافی و با اتصال مستقیم انجام می‌شود. این هماهنگی، دقت حفاظت و عمر مفید کل سیستم را افزایش می‌دهد.

نحوه تشخیص بوبین (Coil) و ولتاژ کنترل در پلاک کنتاکتور زیمنس

ولتاژ بوبین (Coil) یکی از مهم‌ترین قسمت‌های پلاک‌خوانی است. چرا که عدم تطابق بین ولتاژ فرمان و ولتاژ بوبین می‌تواند باعث عملکرد نادرست، سر و صدای شدید، داغ شدن یا حتی سوختن بوبین گردد. زیمنس ولتاژ بوبین را با کدهایی مانند 24V DC، 110V AC و 230V AC مشخص می‌کند و معمولا این اطلاعات در بخش پایین یا کنار پلاک درج می‌شوند. برای خواندن صحیح این بخش باید به چند نکته توجه کرد:

• نوع ولتاژ (AC یا DC)
• محدوده نوسان ولتاژ مجاز
• توان مصرفی بوبین
• کدهای فنی سری بوبین (به طور مثال A1، A2 برای پایه‌ها)

بوبین‌های DC معمولا صدای کمتری دارند و برای سیستم‌های حساس مناسب هستند، در حالی که بوبین‌های AC برای تابلوهای صنعتی معمولی بیشتر استفاده می‌شوند. انتخاب درست بوبین بر اساس ولتاژ مدار فرمان، یکی از اصلی‌ترین معیارهای انتخاب کنتاکتور صحیح می‌باشد.

تفاوت اعداد و حروف کاربردی روی پلاک: 1NO، 1NC، 2NO2NC و…

این کدها مربوط به کنتاکت‌های کمکی هستند. کنتاکت کمکی نقش مهمی در مدارهای فرمان دارد و برای کارهایی مثل نگه ‌داشتن مدار، کنترل لایتینگ، اینترلاک، تایمر و بسیاری عملکردهای دیگر کاربرد دارد.

معانی این کدها:

• NO (Normally Open): کنتاکت باز
• NC (Normally Closed): کنتاکت بسته

بنابراین 1NO به معنای یک کنتاکت باز است. علاوه بر این، 1NC یعنی به عنوان یک کنتاکت بسته محسوب می‌شود. 2NO + 2NC به معنای چهار کنتاکت کمکی که شامل دو باز و دو بسته می‌گردد. این اطلاعات برای طراحی مدار فرمان و اتصال صحیح تجهیزات بسیار ضروری هستند.

روش انتخاب کنتاکتور صحیح با استفاده از پلاک‌خوانی استاندارد

قیمت کنتاکتور زیمنس به دلیل نوسانات ارزی و گران بود آن نسبت به دیگر برند های مجود در بازار، باید قبل از خرید انتخاب درستی کرده باشید، آزما صنعت نوین به عنوان نمایندگی کنتاکتور زیمنس می تواند در این راه به شما کمک کند. انتخاب صحیح کنتاکتور زیمنس تنها زمانی ممکن است که بتوانید پلاک دستگاه را درست تحلیل کنید. مهم‌ترین معیارهای انتخاب عبارت‌اند از:

• توان موتور یا جریان بار
• کلاس کاری AC1 یا AC3
• ولتاژ بوبین
• تعداد کنتاکت‌های کمکی مورد نیاز
• سری ساخت (3RT یا 3RH)

با استفاده از پلاک فنی، تمامی این اطلاعات به‌ صورت دقیق قابل استخراج است. اگر پلاک‌خوانی کنتاکتور زیمنس را به‌ درستی انجام دهید، کنتاکتوری که انتخاب می‌کنید دقیقا متناسب با نیاز سیستم خواهد بود و از بروز مشکلاتی مانند داغ شدن، نویز، قطع ناگهانی یا کاهش عمر مفید جلوگیری می‌شود.

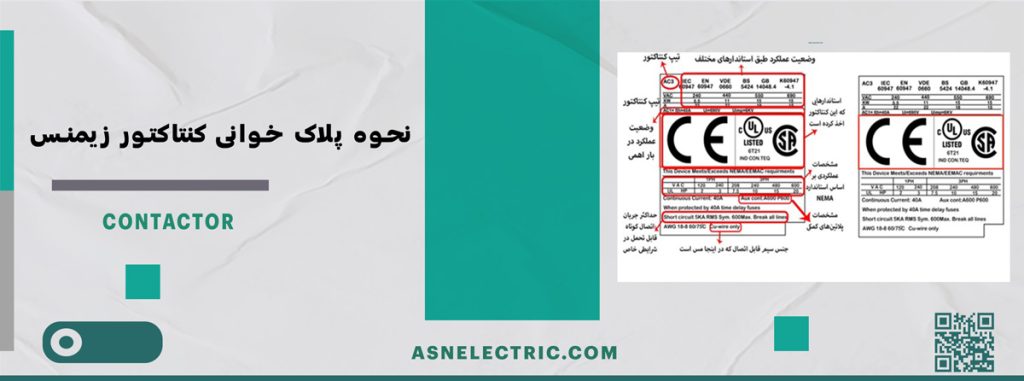

نمونه‌های واقعی پلاک‌خوانی کنتاکتور زیمنس + عکس و تحلیل کامل

در کنتاکتورهای واقعی زیمنس، معمولا پلاک فنی شامل اطلاعات مهمی است که انتخاب و عیب ‌یابی دستگاه را بسیار ساده می‌کند. برای نمونه، کد 3RT2025-1BB40 را در نظر بگیرید. با تحلیل این کد می‌توان مشخصات اصلی دستگاه را به‌ صورت زیر استخراج کرد:

• سری محصول: SIRIUS 3RT
• جریان نامی (In): معادل 25 آمپر
• ولتاژ بوبین (Coil Voltage): برابر با 230 ولت AC
• نوع کنتاکت کمکی: شامل 1NO + 1NC

این مدل‌ سازی کد که در تمام کنتاکتورهای زیمنس استفاده می‌شود، به کاربران کمک می‌کند تا بدون مراجعه مداوم به دیتاشیت، تنها با پلاک فنی دستگاه، مشخصات کامل آن را شناسایی کنند. تحلیل نمونه‌های واقعی مانند این مثال، نقش بسیار مهمی در انتخاب دقیق، تعمیرات اصولی، جایگزینی صحیح محصول و جلوگیری از اشتباهات هزینه‌بر دارد. به همین دلیل، یادگیری پلاک‌خوانی برای تکنسین‌ها، طراحان تابلو برق و متخصصان برق صنعتی یک مهارت ضروری محسوب می‌شود.

اشتباهات رایج در پلاک‌خوانی کنتاکتور زیمنس و راه جلوگیری از آن‌ها

رایج‌ترین اشتباهات کاربران در پلاک‌خوانی کنتاکتور زیمنس عبارت هستند از:

• اشتباه گرفتن جریان AC1 با AC3
• انتخاب اشتباه ولتاژ بوبین
• نادیده گرفتن توان موتور
• توجه نکردن به تعداد کنتاکت‌های کمکی
• عدم تطابق سری کنتاکتور با تجهیزات موجود در تابلو

با خواندن مشخصات کنتاکتور زیمنس و مقایسه با نیاز مدار، می‌توان از بروز این خطاها جلوگیری کرد.

رابطه کنتاکتور زیمنس با کلید اتوماتیک زیمنس

کنتاکتور زیمنس و کلید اتوماتیک زیمنس هر دو از اجزای کلیدی سیستم‌های قدرت و کنترل هستند، اما وظایف کاملاً متفاوتی دارند و در کنار یکدیگر، حفاظت و کنترل کامل مدار را فراهم می‌کنند. کلید اتوماتیک زیمنس وظیفه حفاظت اصلی مدار در برابر اتصال کوتاه، اضافه‌جریان شدید و خطای زمین را بر عهده دارد، در حالی که کنتاکتور برای قطع و وصل مکرر مدار در شرایط عادی طراحی شده است.

در یک ساختار استاندارد تابلو برق، کلید اتوماتیک در بالادست مدار نصب می‌شود و اولین لایه حفاظتی محسوب می‌گردد. پس از آن، کنتاکتور قرار می‌گیرد که بر اساس فرمان‌های کنترلی، موتور یا بار را روشن و خاموش می‌کند. در صورت بروز اتصال کوتاه یا جریان‌های خطرناک، کلید اتوماتیک سریعاً عمل کرده و کل مدار را ایمن می‌سازد؛ امری که کنتاکتور به‌تنهایی قادر به انجام آن نیست.

استفاده از پلاک‌خوانی برای جایگزین کردن کنتاکتور معادل یا مشابه

در بسیاری از پروژه‌ها نیاز است کنتاکتور قدیمی جایگزین شود. پلاک‌خوانی کنتاکتور زیمنس این امکان را می‌دهد که معادل استاندارد دستگاه را انتخاب کنید. تنها کافی است، جریان نامی، ولتاژ بوبین، کلاس کاری و سری سازنده را مقایسه کنید. این کار باعث می‌شود بدون تغییر در تابلو، بتوانید جایگزینی سریع، ایمن و اقتصادی انجام دهید. در نهایت، دقت در پلاک‌خوانی باعث انتخاب درست، کاهش خطاهای احتمالی و افزایش عمر تجهیزات می‌شود.

جمع‌بندی نهایی آموزش پلاک‌خوانی کنتاکتور زیمنس

پلاک‌خوانی کنتاکتور زیمنس تنها یک مهارت تئوریک نیست، بلکه ابزاری کاربردی برای انتخاب صحیح، افزایش ایمنی و کاهش هزینه‌های نگهداری در سیستم‌های برق صنعتی محسوب می‌شود. با شناخت دقیق کدها و علائم درج‌شده روی پلاک، می‌توان به اطلاعات حیاتی مانند جریان نامی، کلاس کاری AC1 یا AC3، ولتاژ بوبین، توان موتور و تعداد کنتاکت‌های کمکی دست یافت؛ اطلاعاتی که مستقیماً بر عملکرد صحیح موتور و تابلو برق تأثیر می‌گذارند.

در این آموزش، ساختار پلاک کنتاکتورهای زیمنس، تفاوت سری‌های مختلف، نقش بی‌متال در حفاظت موتور و ارتباط کنتاکتور با کلید اتوماتیک به‌صورت جامع بررسی شد. همچنین با تحلیل نمونه‌های واقعی، مشخص گردید که چگونه می‌توان بدون مراجعه مداوم به دیتاشیت، تنها با خواندن پلاک فنی، مدل مناسب یا معادل استاندارد را انتخاب کرد.
